Canela · Пластины токарные — форма V (ромбическая 35°) · арт. VNGP160404TS15

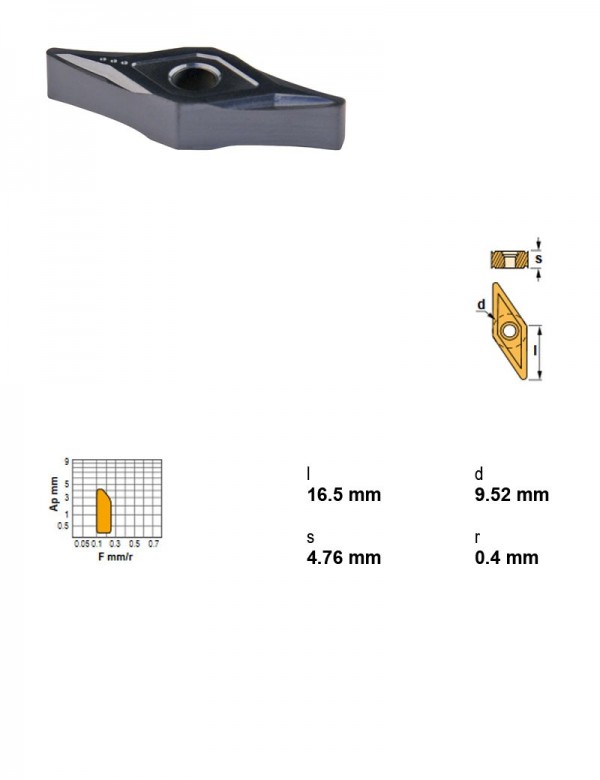

Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15, Радиус при вершине 0,4
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.4 |
| Характер резания | Непрерывное, лёгкое прерывание |
| Марка сплава | TS15 |
| I.C. | 9,52 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Нержавеющая сталь |
| Задний угол | Отрицательный |
| Форма пластины | V — ромбическая 35° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины токарные — форма V (ромбическая 35°) — 15 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | Марка сплава | I.C., мм | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|
| VCMT130304TN15 | 0.4 | TN15 | 7,94 | Сталь | Положительный | 3,18 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| VCMT160404TN15 | 0.4 | TN15 | 9,52 | Сталь | Положительный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| VCMT160404TN35 | 0.4 | TN35 | 9,52 | Нержавеющая сталь | Положительный | 4,76 | Прерывистое | Чистовая, получистовая | |
| VCMT160408TN20 | 0.8 | TN20 | 9,52 | Сталь | Положительный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| VCMT160408TN35 | 0.8 | TN35 | 9,52 | Нержавеющая сталь | Положительный | 4,76 | Прерывистое | Чистовая, получистовая | |
| VNGA160404CC7 | 0.4 | CC7 | 9,52 | Сталь | Отрицательный | 4,76 | — | — | |
| VNGA160408CC7 | 0.8 | CC7 | 9,52 | Сталь | Отрицательный | 4,76 | — | — | |
| VNGA160412CC7 | 1.2 | CC7 | 9,52 | Сталь | Отрицательный | 4,76 | — | — | |
| VNGP160404TS15 | 0.4 | TS15 | 9,52 | Нержавеющая сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | Текущая |
| VNGP160408TS15 | 0.8 | TS15 | 9,52 | Нержавеющая сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| VNMG160408TC-TS20 | 0.8 | TS20 | 9,52 | Жаропрочные сплавы и титан | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая, черновая | |
| VNMG160408TN15 | 0.8 | TN15 | 9,52 | Сталь | Отрицательный | 4,76 | — | — |
Совместимость
Связанные позиции по данным производителя — 64 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций VNGP160404TS15 указан производителем как подходящий.
Державки токарные по ISO 560848
- DVJNL2020K16-AДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DVJNL2020K16-NДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DVJNL2525M16-AДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DVJNL2525M16-NДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DVJNL3225P16-NДержавка токарная, 32X25, 93°, левое, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- DVJNL3232P16-AДержавка токарная, 32X32, 93°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть
- DVJNL3232P16-NДержавка токарная, 32X32, 93°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
- DVJNR2020K16-AДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DVJNR2020K16-NДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DVJNR2525M16-AДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DVJNR2525M16-NДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DVJNR3225P16-NДержавка токарная, 32X25, 93°, правое, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- DVJNR3232P16-AДержавка токарная, 32X32, 93°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть
- DVJNR3232P16-NДержавка токарная, 32X32, 93°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
- MVJNL2020K16-KДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MVJNL2525M16-KДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MVJNL3225P16-KДержавка токарная, 32X25, 93°, левое, Крепление пластины Клиновой или двойной зажим, Задний угол Отрицательный
- MVJNR2020K16-KДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MVJNR2525M16-KДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MVJNR3225P16-KДержавка токарная, 32X25, 93°, правое, Крепление пластины Клиновой или двойной зажим, Задний угол Отрицательный
- MVQNL2020K16-KДержавка токарная, 20X20, 117°30', левое
- MVQNL2525M16-KДержавка токарная, 25X25, 117°30', левое
- MVQNL3225P16-KДержавка токарная, 32X25, 117°30', левое
- MVQNR2020K16-KДержавка токарная, 20X20, 117°30', правое
- MVQNR2525M16-KДержавка токарная, 25X25, 117°30', правое
- MVQNR3225P16-KДержавка токарная, 32X25, 117°30', правое
- MVVNN2020K16-KДержавка токарная, 20X20, 72°30', Крепление пластины Клиновой или двойной зажим, Задний угол Отрицательный
- MVVNN2525M16-KДержавка токарная, 25X25, 72°30', Крепление пластины Клиновой или двойной зажим, Задний угол Отрицательный
- PSC40-DVJNL27062-16Державка токарная Ø40 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DVJNR27062-16Державка токарная Ø40 мм, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-DVVNN00062-16Державка токарная Ø40 мм, 72°30', Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-MVJNL27062-16Державка токарная Ø40 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-MVJNR27062-16Державка токарная Ø40 мм, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DVJNL35065-16Державка токарная Ø50 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DVJNR35065-16Державка токарная Ø50 мм, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-DVVNN00065-16Державка токарная Ø50 мм, 72°30', Крепление пластины Прижим за лунку, Задний угол Отрицательный
- PSC50-MVJNL35065-16Державка токарная Ø50 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-MVJNR35065-16Державка токарная Ø50 мм, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC63-DVJNL45065-16Державка токарная Ø63 мм, 93°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC63-DVJNR45065-16Державка токарная Ø63 мм, 93°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
Показаны первые 40 из 48. Остальные — в разделе Державки токарные по ISO 5608.
Оправки расточные16
- PSC40-MVUNL27120-16Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC40-MVUNR27120-16Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-MVUNL27140-16Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-MVUNL35150-16Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-MVUNR27140-16Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC50-MVUNR35150-16Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
- PSC63-MVUNL22120-16Оправка расточная Ø63 мм, 93°, левое, Применение Внутреннее точение, Под пластину, I.C. 9,52 мм
- PSC63-MVUNL35175-16Оправка расточная Ø63 мм, 93°, левое, Применение Внутреннее точение, Под пластину, I.C. 9,52 мм
- PSC63-MVUNR22120-16Оправка расточная Ø63 мм, 93°, правое, Применение Внутреннее точение, Под пластину, I.C. 9,52 мм
- PSC63-MVUNR35175-16Оправка расточная Ø63 мм, 93°, правое, Применение Внутреннее точение, Под пластину, I.C. 9,52 мм
- S25T-MVUNL16-KОправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S25T-MVUNR16-KОправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S32U-MVUNL16-KОправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S32U-MVUNR16-KОправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S40V-MVUNL16-KОправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S40V-MVUNR16-KОправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
