Canela · Державки токарные — клиновой или двойной зажим, пластина T (треугольная 60°) · арт. MTJNR5032S22-K

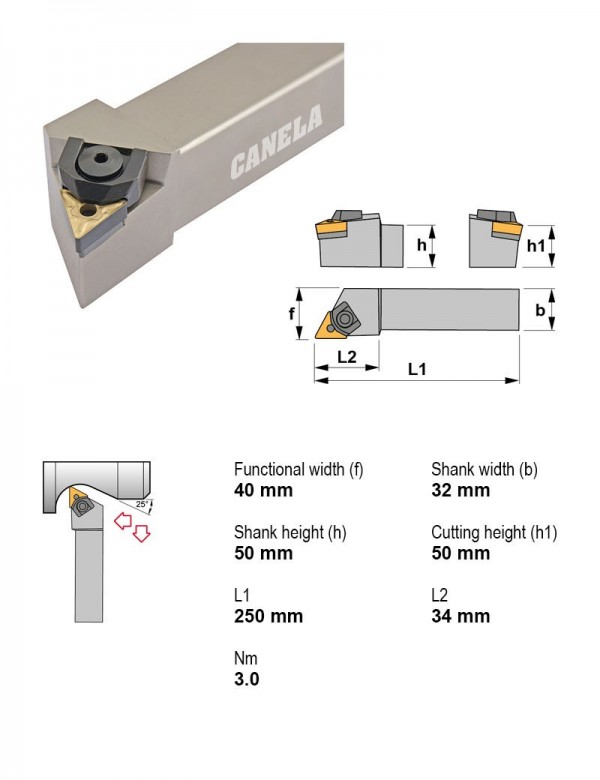

Державка токарная, 50X32, 93°, правое
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 50X32 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — клиновой или двойной зажим, пластина T (треугольная 60°) — 68 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|
| MTJNR2525M16-K | профилирование, точение | 93° | Нет | Правое | — | 25X25 | |
| MTJNR2525M22-K | профилирование, точение | 93° | Нет | Правое | — | 25X25 | |
| MTJNR3225P16 | профилирование, точение | 93° | Нет | Правое | 9.52 | 32X25 | |
| MTJNR3225P22-K | профилирование, точение | 93° | Нет | Правое | — | 32X25 | |
| MTJNR3232P22-K | профилирование, точение | 93° | Нет | Правое | — | 32X32 | |
| MTJNR4025R22-K | профилирование, точение | 93° | Нет | Правое | — | 40X25 | |
| MTJNR5032S22-K | профилирование, точение | 93° | Нет | Правое | — | 50X32 | Текущая |
| MTNNL2020K16 | профилирование, точение | 63° | Нет | Левое | 9.52 | 20X20 | |
| MTNNL2525M16 | профилирование, точение | 63° | Нет | Левое | 9.52 | 25X25 | |
| MTNNL2525M22 | профилирование, точение | 63° | Нет | Левое | 12.7 | 25X25 | |
| MTNNL3225P16 | профилирование, точение | 63° | Нет | Левое | 9.52 | 32X25 | |
| MTNNL3225P22 | профилирование, точение | 63° | Нет | Левое | 12.7 | 32X25 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к MTJNR5032S22-K.
Пластины токарные по ISO 18323
- TNMA220412TK15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- TNMG220408MC-TN15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8
- TNMG220408MC-TN30Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 50 мм, Внутренняя подача СОЖ Есть, Направление резания Левое
Документы по позиции
Для этой позиции документы пока не привязаны.
