Canela · Пластины токарные — точение · арт. TNMG220408MC-TN30

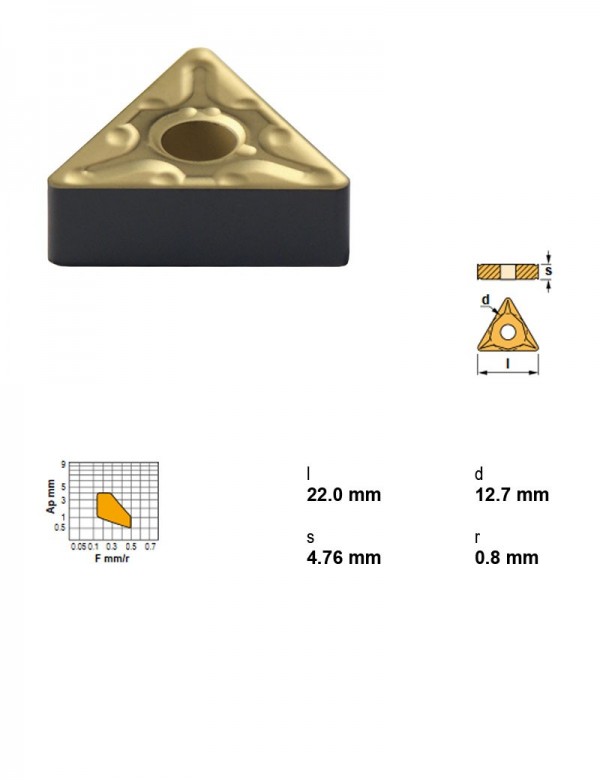

Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN30
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.8 |
| Марка сплава | TN30 |
| Вписанная окружность (IC) | 12,7 |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 4,76 |
Другие типоразмеры серии
Пластины токарные — точение — 367 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | Группа материалов | Форма пластины | Толщина пластины | Вписанная окружность (IC) | Задний угол | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|
| TNMG160408TC-TS20 | TS20 | Жаропрочные сплавы и титан | T — треугольная 60° | 4,76 | 9,52 | Отрицательный | 0.8 | |
| TNMG160412KC-TK15 | TK15 | Чугун | T — треугольная 60° | 4,76 | 9,52 | Отрицательный | 1.2 | |
| TNMG160412MHC-TN30 | TN30 | Сталь | T — треугольная 60° | 4,76 | 9,52 | Отрицательный | 1.2 | |
| TNMG220404FC-TN15 | TN15 | Сталь | T — треугольная 60° | 4,76 | 12,7 | Отрицательный | 0.4 | |
| TNMG220408KC-TK15 | TK15 | Чугун | T — треугольная 60° | 4,76 | 12,7 | Отрицательный | 0.8 | |
| TNMG220408MC-TN15 | TN15 | Сталь | T — треугольная 60° | 4,76 | 12,7 | Отрицательный | 0.8 | |
| TNMG220408MC-TN30 | TN30 | Сталь | T — треугольная 60° | 4,76 | 12,7 | Отрицательный | 0.8 | Текущая |
| TNMG220408MHC-TN30 | TN30 | Сталь | T — треугольная 60° | 4,76 | 12,7 | Отрицательный | 0.8 | |
| TNMG220412MC-TN15 | TN15 | Сталь | T — треугольная 60° | 4,76 | 12,7 | Отрицательный | 1.2 | |
| TNMG220412MHC-TN30 | TN30 | Сталь | T — треугольная 60° | 4,76 | 12,7 | Отрицательный | 1.2 | |
| TNMX160404LNC25 | NC25 | Сталь | T — треугольная 60° | 4,76 | 9,52 | Отрицательный | 0.4 | |
| TNMX160404RNC25 | NC25 | Сталь | T — треугольная 60° | 4,76 | 9,52 | Отрицательный | 0.4 |
Совместимость
Связанные позиции по данным производителя — 108 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций TNMG220408MC-TN30 указан производителем как подходящий.
Державки токарные по ISO 560875
- DTGNL2525M22-NДержавка токарная, 25X25, 90°, левое
- DTGNL3232P22-NДержавка токарная, 32X32, 90°, левое
- DTGNR2525M22-NДержавка токарная, 25X25, 90°, правое
- DTGNR3232P22-NДержавка токарная, 32X32, 90°, правое
- MTENL2525M22Державка токарная, 25X25, 60°, левое
- MTENL3225P22Державка токарная, 32X25, 60°, левое
- MTENL3232P22Державка токарная, 32X32, 60°, левое
- MTENL4025R22Державка токарная, 40X25, 60°, левое
- MTENN2525M22Державка токарная, 25X25, 60°
- MTENN3225P22Державка токарная, 32X25, 60°
- MTENN3232P22Державка токарная, 32X32, 60°
- MTENN4025R22Державка токарная, 40X25, 60°
- MTENN5032S22Державка токарная, 50X32, 60°
- MTENR2525M22Державка токарная, 25X25, 60°, правое
- MTENR3225P22Державка токарная, 32X25, 60°, правое
- MTENR3232P22Державка токарная, 32X32, 60°, правое
- MTENR4025R22Державка токарная, 40X25, 60°, правое
- MTENR5032S22Державка токарная, 50X32, 60°, правое
- MTJNL2525M22-KДержавка токарная, 25X25, 93°, левое
- MTJNL3225P22-KДержавка токарная, 32X25, 93°, левое
- MTJNL3232P22-KДержавка токарная, 32X32, 93°, левое
- MTJNL4025R22-KДержавка токарная, 40X25, 93°, левое
- MTJNL5032S22-KДержавка токарная, 50X32, 93°, левое
- MTJNR2525M22-KДержавка токарная, 25X25, 93°, правое
- MTJNR3225P22-KДержавка токарная, 32X25, 93°, правое
- MTJNR3232P22-KДержавка токарная, 32X32, 93°, правое
- MTJNR4025R22-KДержавка токарная, 40X25, 93°, правое
- MTJNR5032S22-KДержавка токарная, 50X32, 93°, правое
- MTNNL2525M22Державка токарная, 25X25, 63°, левое
- MTNNL3225P22Державка токарная, 32X25, 63°, левое
- MTNNL3232P22Державка токарная, 32X32, 63°, левое
- MTNNL4025R22Державка токарная, 40X25, 63°, левое
- MTNNL5032S22Державка токарная, 50X32, 63°, левое
- MTNNR2525M22Державка токарная, 25X25, 63°, правое
- MTNNR3225P22Державка токарная, 32X25, 63°, правое
- MTNNR3232P22Державка токарная, 32X32, 63°, правое
- MTNNR4025R22Державка токарная, 40X25, 63°, правое
- PSC40-DTGNL27050-22Державка токарная Ø40 мм, 90°, левое
- PSC40-DTGNR27050-22Державка токарная Ø40 мм, 90°, правое
- PSC40-MTJNL27050-22Державка токарная Ø40 мм, 93°, левое
Показаны первые 40 из 75. Остальные — в разделе Державки токарные по ISO 5608.
Оправки расточные33
- A40T-PTFNL22Оправка расточная Ø40 мм, 90°, левое
- A40T-PTFNR22Оправка расточная Ø40 мм, 90°, правое
- A50X-MTUNL22-NОправка расточная Ø50 мм, 93°, левое
- A50X-MTUNR22-NОправка расточная Ø50 мм, 93°, правое
- A60X-MTUNL22-NОправка расточная Ø60 мм, 93°, левое
- A60X-MTUNR22-NОправка расточная Ø60 мм, 93°, правое
- PTFNL20CA-22Оправка расточная, 90°, левое
- PTFNL25CA-22Оправка расточная, 90°, левое
- PTFNR25CA-22Оправка расточная, 90°, правое
- PTGNL20CA-22Оправка расточная, 90°, левое
- PTGNR20CA-22Оправка расточная, 90°, правое
- PTSNL20CA-22Оправка расточная, 45°, левое
- PTSNL25CA-22Оправка расточная, 45°, левое
- PTSNR20CA-22Оправка расточная, 45°, правое
- PTSNR25CA-22Оправка расточная, 45°, правое
- PTTNL20CA-22Оправка расточная, 60°, левое
- PTTNR20CA-22Оправка расточная, 60°, правое
- PTWNL20CA-22Оправка расточная, 60°, левое
- PTWNR20CA-22Оправка расточная, 60°, правое
- S40V-MTFNL22Оправка расточная Ø40 мм, 90°, левое
- S40V-MTFNR22Оправка расточная Ø40 мм, 90°, правое
- S40V-MTUNL22Оправка расточная Ø40 мм, 93°, левое
- S40V-MTUNR22Оправка расточная Ø40 мм, 93°, правое
- S40V-PTFNL22Оправка расточная Ø40 мм, 90°, левое
- S40V-PTFNR22Оправка расточная Ø40 мм, 90°, правое
- S50W-MTFNL22Оправка расточная Ø50 мм, 90°, левое
- S50W-MTFNR22Оправка расточная Ø50 мм, 90°, правое
- S50W-MTUNL22Оправка расточная Ø50 мм, 93°, левое
- S50W-MTUNR22Оправка расточная Ø50 мм, 93°, правое
- S50W-PTFNL22Оправка расточная Ø50 мм, 90°, левое
- S50W-PTFNR22Оправка расточная Ø50 мм, 90°, правое
- S60Y-MTFNL22Оправка расточная Ø60 мм, 90°, левое
- S60Y-MTFNR22Оправка расточная Ø60 мм, 90°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
