Canela · Пластины токарные — форма T (треугольная 60°) · арт. TNMG220408MC-TN15

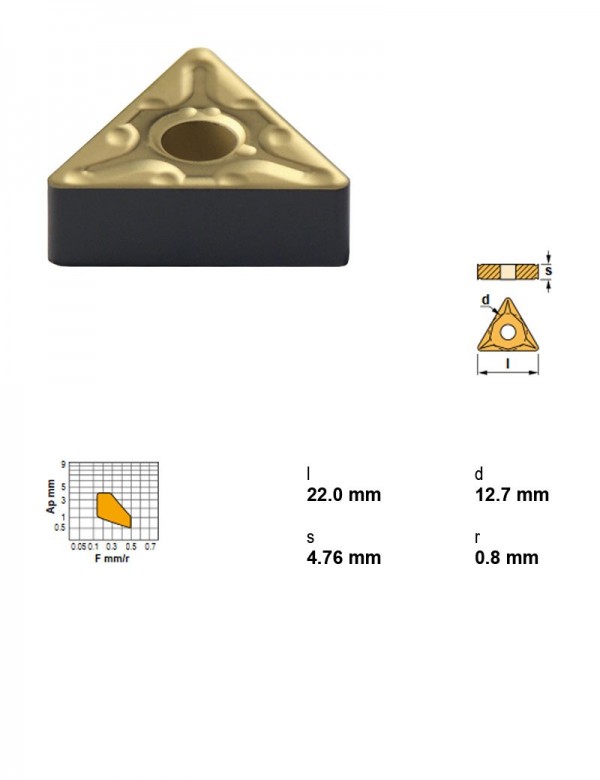

Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8

Применение	Точение
Радиус при вершине	0.8
Характер резания	Непрерывное, лёгкое прерывание
Марка сплава	TN15
I.C.	12,7 мм
Вид обработки	Чистовая, получистовая
Группа материалов	Сталь
Задний угол	Отрицательный
Форма пластины	T — треугольная 60°
Толщина пластины	4,76 мм

Другие типоразмеры серии

Пластины токарные — форма T (треугольная 60°) — 77 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

Артикул	Радиус при вершине	Марка сплава	I.C., мм	Применение	Группа материалов	Задний угол	Толщина пластины, мм	Характер резания	Вид обработки	В список
TNMG160408MHC-TN30	0.8	TN30	9,52	Точение	Сталь	Отрицательный	4,76	Прерывистое	Получистовая, черновая
TNMG160408TC-TS20	0.8	TS20	9,52	Точение	Жаропрочные сплавы и титан	Отрицательный	4,76	Непрерывное, лёгкое прерывание	Чистовая, получистовая, черновая
TNMG160412KC-TK15	1.2	TK15	9,52	Точение	Чугун	Отрицательный	4,76	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая, черновая
TNMG160412MHC-TN30	1.2	TN30	9,52	Точение	Сталь	Отрицательный	4,76	Прерывистое	Получистовая, черновая
TNMG220404FC-TN15	0.4	TN15	12,7	Точение	Сталь	Отрицательный	4,76	Непрерывное, лёгкое прерывание	Чистовая, получистовая
TNMG220408KC-TK15	0.8	TK15	12,7	Точение	Чугун	Отрицательный	4,76	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая, черновая
TNMG220408MC-TN15	0.8	TN15	12,7	Точение	Сталь	Отрицательный	4,76	Непрерывное, лёгкое прерывание	Чистовая, получистовая	Текущая
TNMG220408MC-TN30	0.8	TN30	12,7	Точение	Сталь	Отрицательный	4,76	Прерывистое	Чистовая, получистовая
TNMG220408MHC-TN30	0.8	TN30	12,7	Точение	Сталь	Отрицательный	4,76	Прерывистое	Получистовая, черновая
TNMG220412MC-TN15	1.2	TN15	12,7	Точение	Сталь	Отрицательный	4,76	Непрерывное, лёгкое прерывание	Чистовая, получистовая
TNMG220412MHC-TN30	1.2	TN30	12,7	Точение	Сталь	Отрицательный	4,76	Прерывистое	Получистовая, черновая
TNMX160404LNC25	0.4	NC25	9,52	Точение	Сталь	Отрицательный	4,76	Непрерывное, лёгкое прерывание	Чистовая, получистовая

Показать ещё · всего в серии 77

Совместимость

Связанные позиции по данным производителя — 108 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций TNMG220408MC-TN15 указан производителем как подходящий.

Державки токарные по ISO 560875

DTGNL2525M22-NДержавка токарная, 25X25, 90°, левое, Крепление пластины Прижим за лунку, Задний угол Отрицательный
DTGNL3232P22-NДержавка токарная, 32X32, 90°, левое, Крепление пластины Прижим за лунку, Задний угол Отрицательный
DTGNR2525M22-NДержавка токарная, 25X25, 90°, правое, Применение Точение, Задний угол Отрицательный
DTGNR3232P22-NДержавка токарная, 32X32, 90°, правое, Крепление пластины Прижим за лунку, Задний угол Отрицательный
MTENL2525M22Державка токарная, 25X25, 60°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
MTENL3225P22Державка токарная, 32X25, 60°, левое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 12,7 мм
MTENL3232P22Державка токарная, 32X32, 60°, левое
MTENL4025R22Державка токарная, 40X25, 60°, левое
MTENN2525M22Державка токарная, 25X25, 60°, Под пластину, I.C. 12,7 мм
MTENN3225P22Державка токарная, 32X25, 60°, Под пластину, I.C. 12,7 мм
MTENN3232P22Державка токарная, 32X32, 60°
MTENN4025R22Державка токарная, 40X25, 60°
MTENN5032S22Державка токарная, 50X32, 60°
MTENR2525M22Державка токарная, 25X25, 60°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
MTENR3225P22Державка токарная, 32X25, 60°, правое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 12,7 мм
MTENR3232P22Державка токарная, 32X32, 60°, правое
MTENR4025R22Державка токарная, 40X25, 60°, правое
MTENR5032S22Державка токарная, 50X32, 60°, правое
MTJNL2525M22-KДержавка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
MTJNL3225P22-KДержавка токарная, 32X25, 93°, левое, Крепление пластины Клиновой или двойной зажим, Задний угол Отрицательный
MTJNL3232P22-KДержавка токарная, 32X32, 93°, левое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Нет
MTJNL4025R22-KДержавка токарная, 40X25, 93°, левое
MTJNL5032S22-KДержавка токарная, 50X32, 93°, левое
MTJNR2525M22-KДержавка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
MTJNR3225P22-KДержавка токарная, 32X25, 93°, правое, Крепление пластины Клиновой или двойной зажим, Задний угол Отрицательный
MTJNR3232P22-KДержавка токарная, 32X32, 93°, правое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Нет
MTJNR4025R22-KДержавка токарная, 40X25, 93°, правое
MTJNR5032S22-KДержавка токарная, 50X32, 93°, правое
MTNNL2525M22Державка токарная, 25X25, 63°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм
MTNNL3225P22Державка токарная, 32X25, 63°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм
MTNNL3232P22Державка токарная, 32X32, 63°, левое, Крепление пластины Клиновой или двойной зажим
MTNNL4025R22Державка токарная, 40X25, 63°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм
MTNNL5032S22Державка токарная, 50X32, 63°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм
MTNNR2525M22Державка токарная, 25X25, 63°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм
MTNNR3225P22Державка токарная, 32X25, 63°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм
MTNNR3232P22Державка токарная, 32X32, 63°, правое, Крепление пластины Клиновой или двойной зажим
MTNNR4025R22Державка токарная, 40X25, 63°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 12,7 мм
PSC40-DTGNL27050-22Державка токарная Ø40 мм, 90°, левое, Применение Точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PSC40-DTGNR27050-22Державка токарная Ø40 мм, 90°, правое, Применение Точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PSC40-MTJNL27050-22Державка токарная Ø40 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный

Показаны первые 40 из 75. Остальные — в разделе Державки токарные по ISO 5608.

Оправки расточные33

A40T-PTFNL22Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
A40T-PTFNR22Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
A50X-MTUNL22-NОправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
A50X-MTUNR22-NОправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
A60X-MTUNL22-NОправка расточная Ø60 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
A60X-MTUNR22-NОправка расточная Ø60 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PTFNL20CA-22Оправка расточная, 90°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
PTFNL25CA-22Оправка расточная, 90°, левое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
PTFNR25CA-22Оправка расточная, 90°, правое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
PTGNL20CA-22Оправка расточная, 90°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
PTGNR20CA-22Оправка расточная, 90°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
PTSNL20CA-22Оправка расточная, 45°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
PTSNL25CA-22Оправка расточная, 45°, левое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
PTSNR20CA-22Оправка расточная, 45°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
PTSNR25CA-22Оправка расточная, 45°, правое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
PTTNL20CA-22Оправка расточная, 60°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
PTTNR20CA-22Оправка расточная, 60°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
PTWNL20CA-22Оправка расточная, 60°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
PTWNR20CA-22Оправка расточная, 60°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
S40V-MTFNL22Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
S40V-MTFNR22Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
S40V-MTUNL22Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
S40V-MTUNR22Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
S40V-PTFNL22Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
S40V-PTFNR22Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
S50W-MTFNL22Оправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
S50W-MTFNR22Оправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
S50W-MTUNL22Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
S50W-MTUNR22Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
S50W-PTFNL22Оправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
S50W-PTFNR22Оправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
S60Y-MTFNL22Оправка расточная Ø60 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
S60Y-MTFNR22Оправка расточная Ø60 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
