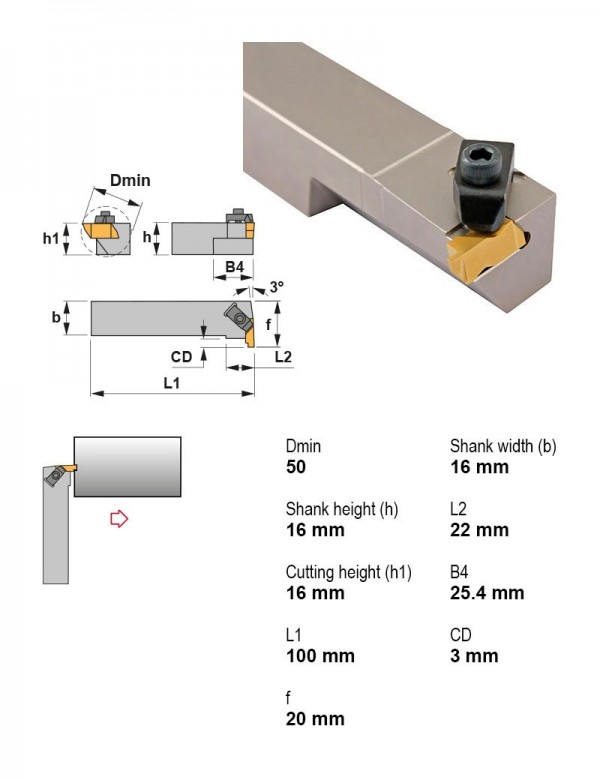

Державка отрезная, 16X16, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Левое
Canela · Державки отрезные и канавочные — прижим Top Notch · арт. NEL1616H02

Державка отрезная, 16X16, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Левое

Применениеканавки, резьбонарезание
Крепление пластиныПрижим Top Notch
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, толщина3.81 мм
Сечение державки16X16

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул NEL1616H02 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу NEL1616H02 →

Другие типоразмеры серии

Державки отрезные и канавочные — прижим Top Notch — 107 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки отрезные и канавочные.

АртикулПрименениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовика, ммВ список
A40T-NEL03КанавкиЕсть—40
A40T-NEL04КанавкиЕсть—40
A40T-NER03КанавкиЕсть—40
A40T-NER04КанавкиЕсть—40
A50U-NEL04КанавкиЕсть—50
A50U-NER04КанавкиЕсть—50
NEL1616H02канавки, резьбонарезаниеНетЛевое—Текущая
NEL2020K02канавки, резьбонарезаниеНетЛевое—
NEL2525M02канавки, резьбонарезаниеНетЛевое—
NEL2525M03канавки, резьбонарезаниеНетЛевое—
NEL2525M04канавки, резьбонарезаниеНетЛевое—
NEL3225P03канавки, резьбонарезаниеНетЛевое—
Показать ещё · всего в серии 107

Совместимость

Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к NEL1616H02.

Пластины канавочные и отрезные7

  • NG210RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 0,99 мм
  • NG2031RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 0,79 мм
  • NG2041RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 1,04 мм
  • NG2058RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 1,47 мм
  • NG2062RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 1,57 мм
  • NG2125RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 3,18 мм
  • NR2047RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 1,19, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 2,39 мм

Запчасти к инструменту2

  • 5003Ключ шестигранный A3
  • TF-74Прижим для канавочного инструмента TF-74

Винты для пластин1

  • 1494Винт под шестигранник M4×0,7 1494

Документы по позиции

Для этой позиции документы пока не привязаны.
