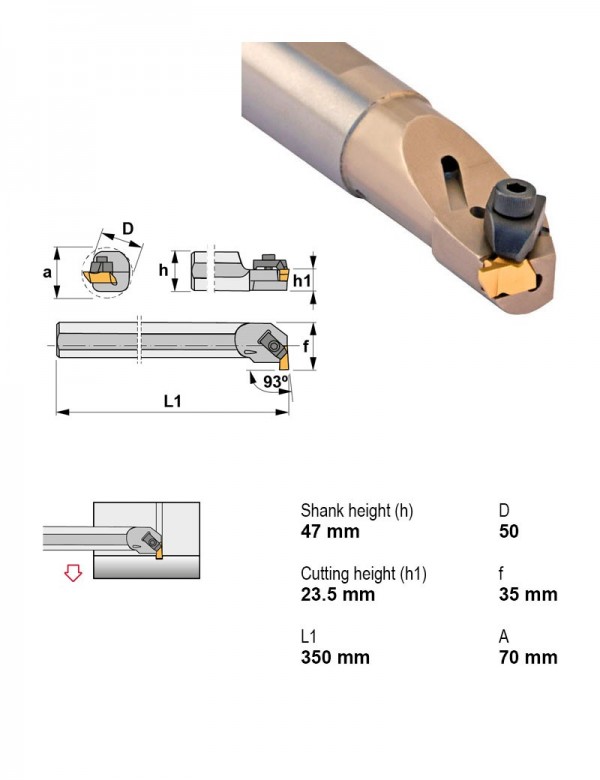

Canela · Державки отрезные и канавочные — прижим Top Notch · арт. A50U-NEL04
Державка отрезная Ø50 мм, Применение Канавки, Крепление пластины Прижим Top Notch, Присоединение Расточная оправка, Внутренняя подача СОЖ Есть
| Применение | Канавки |
|---|---|
| Крепление пластины | Прижим Top Notch |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Диаметр хвостовика | 50 мм |
Другие типоразмеры серии
Державки отрезные и канавочные — прижим Top Notch — 67 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки отрезные и канавочные.
| Артикул | Применение | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, толщина, мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|
| A32S-NEL03 | Канавки | Расточная оправка | Есть | — | — | — | |
| A32S-NER03 | Канавки | Расточная оправка | Есть | — | — | — | |
| A40T-NEL03 | Канавки | Расточная оправка | Есть | — | — | — | |
| A40T-NEL04 | Канавки | Расточная оправка | Есть | — | — | — | |
| A40T-NER03 | Канавки | Расточная оправка | Есть | — | — | — | |
| A40T-NER04 | Канавки | Расточная оправка | Есть | — | — | — | |
| A50U-NEL04 | Канавки | Расточная оправка | Есть | — | — | — | Текущая |
| A50U-NER04 | Канавки | Расточная оправка | Есть | — | — | — | |
| NEL1616H02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 3.81 | 16X16 | |
| NEL2020K02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 3.81 | 20X20 | |
| NEL2525M02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 3.81 | 25X25 | |
| NEL2525M03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 4.95 | 25X25 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A50U-NEL04.
Пластины канавочные и отрезные7
- NG4125LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 3,18 мм
- NG4189LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 4,8 мм
- NG4213LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 5,41 мм
- NG4219LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 5,56 мм
- NG4250LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 6,35 мм
- NR4094LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 2,39, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 4,78 мм
- NT4LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Толщина пластины 6,48 мм
Винты для пластин1
- 1495Винт под шестигранник M5×0,8 1495
Запчасти к инструменту1
- TF-72Прижим для канавочного инструмента TF-72
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
