Canela · Пластины отрезные и канавочные — форма Прочая · арт. NR2047RTN15

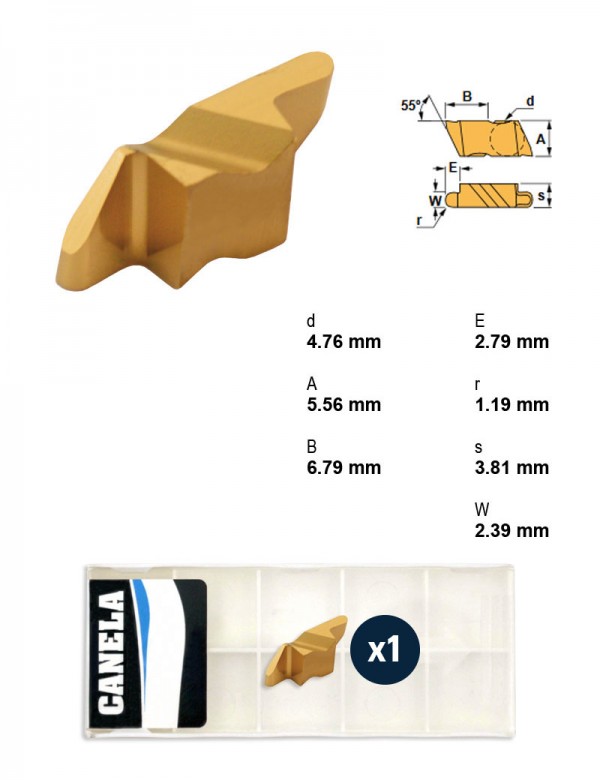

Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 1,19, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 2,39 мм
| Применение | Отрезка и канавки |
|---|---|
| Радиус при вершине | 1.19 |
| Характер резания | Непрерывное |
| Направление резания | Правое |
| Марка сплава | TN15 |
| I.C. | 4,76 мм |
| Группа материалов | Сталь |
| Форма пластины | Прочая |
| Толщина пластины | 3,81 мм |
| Ширина реза | 2.39 мм |
Другие типоразмеры серии
Пластины отрезные и канавочные — форма Прочая — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Марка сплава | Толщина пластины, мм | Применение | Характер резания | Группа материалов | Направление резания | Ширина реза, мм | Радиус при вершине | I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| NG4250LTN15 | TN15 | 6,48 | Отрезка и канавки | Непрерывное | Сталь | Левое | 6.35 | 0.5 | 9,52 | |
| NG4250RTN15 | TN15 | 6,48 | Отрезка и канавки | Непрерывное | Сталь | Правое | 6.35 | 0.5 | 9,52 | |
| NG6312LTN15 | TN15 | 9,73 | Отрезка и канавки | Непрерывное | Сталь | Левое | 7.92 | 0.76 | 9,52 | |
| NR2031LTN15 | TN15 | 3,81 | Отрезка и канавки | Непрерывное | Сталь | Левое | 1.57 | 0.79 | 4,76 | |
| NR2031RTN15 | TN15 | 3,81 | Отрезка и канавки | Непрерывное | Сталь | Правое | 1.57 | 0.79 | 4,76 | |
| NR2047LTN15 | TN15 | 3,81 | Отрезка и канавки | Непрерывное | Сталь | Левое | 2.39 | 1.19 | 4,76 | |
| NR2047RTN15 | TN15 | 3,81 | Отрезка и канавки | Непрерывное | Сталь | Правое | 2.39 | 1.19 | 4,76 | Текущая |
| NR2062LTN15 | TN15 | 3,81 | Отрезка и канавки | Непрерывное | Сталь | Левое | 3.18 | 1.57 | 4,76 | |
| NR2062RTN15 | TN15 | 3,91 | Отрезка и канавки | Непрерывное | Сталь | Правое | 3.18 | 1.57 | 4,76 | |
| NR3031LTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Левое | 1.57 | 0.79 | 9,52 | |
| NR3031RTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Правое | 1.57 | 0.79 | 9,52 | |
| NR3047LTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Левое | 2.39 | 1.19 | 9,52 |
Совместимость
Связанные позиции по данным производителя — 19 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций NR2047RTN15 указан производителем как подходящий.
Державки отрезные и канавочные13
- A12M-NER02Державка отрезная Ø12 мм
- A16M-NER02Державка отрезная Ø16 мм, Крепление пластины Прижим Top Notch, Внутренняя подача СОЖ Есть
- A20Q-NER02Державка отрезная Ø20 мм, Крепление пластины Прижим Top Notch, Внутренняя подача СОЖ Есть
- A25R-NER02Державка отрезная Ø25 мм, Крепление пластины Прижим Top Notch, Внутренняя подача СОЖ Есть
- NEL1616H02Державка отрезная, 16X16, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Левое
- NEL2020K02Державка отрезная, 20X20, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Левое
- NEL2525M02Державка отрезная, 25X25, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 3,81 мм
- NSR1010E02Державка отрезная, 10X10, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Правое
- NSR1212F02Державка отрезная, 12X12, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Правое
- NSR1616H02Державка отрезная, 16X16, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Правое
- NSR2020K02Державка отрезная, 20X20, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Правое
- NSR2525M02Державка отрезная, 25X25, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 3,81 мм
- PSC32-NSR22040-02Державка отрезная Ø32 мм, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Присоединение PSC, Внутренняя подача СОЖ Есть
Державки резьбовые токарные6
- PSC40-NEL11070-02Державка резьбовая Ø40 мм, Применение Канавки, Внутренняя подача СОЖ Есть
- PSC40-NEL13080-02Державка резьбовая Ø40 мм, Применение Канавки, Внутренняя подача СОЖ Есть
- PSC40-NSR27050-02Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC50-NEL11070-02Державка резьбовая Ø50 мм, Применение Канавки, Внутренняя подача СОЖ Есть
- PSC50-NEL13080-02Державка резьбовая Ø50 мм, Применение Канавки, Внутренняя подача СОЖ Есть
- PSC50-NEL17090-02Державка резьбовая Ø50 мм, Применение Канавки, Внутренняя подача СОЖ Есть
