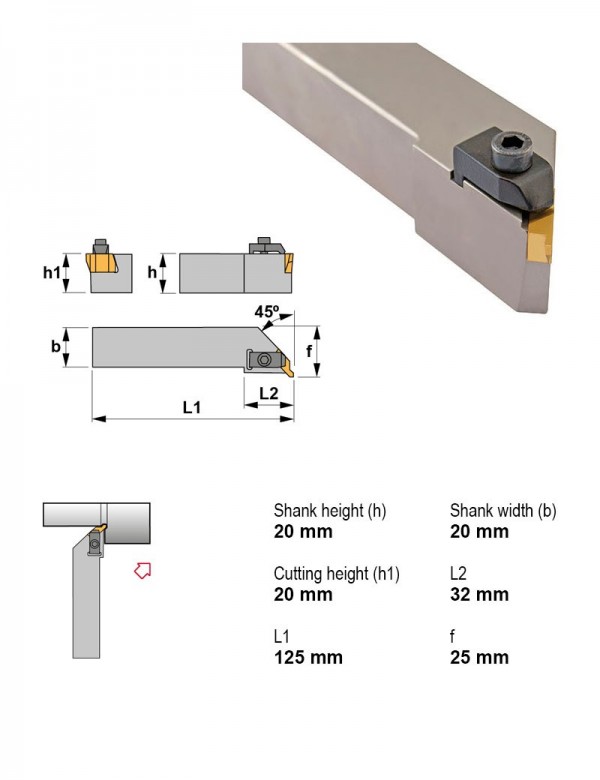

Canela · Державки отрезные и канавочные — прижим Top Notch · арт. NRL2020K03
Державка отрезная, 20X20, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Левое
| Применение | канавки, резьбонарезание |
|---|---|
| Крепление пластины | Прижим Top Notch |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, толщина | 4.95 мм |
| Сечение державки | 20X20 |
Другие типоразмеры серии
Державки отрезные и канавочные — прижим Top Notch — 67 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки отрезные и канавочные.
| Артикул | Применение | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, толщина, мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|
| NER2525M02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 3.81 | 25X25 | |
| NER2525M03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 4.95 | 25X25 | |
| NER2525M04 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 6.48 | 25X25 | |
| NER3225P03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 4.95 | 32X25 | |
| NER3225P04 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 6.48 | 32X25 | |
| NER3232P04 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 6.48 | 32X32 | |
| NRL2020K03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 4.95 | 20X20 | Текущая |
| NRL2525M03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 4.95 | 25X25 | |
| NRL3225P03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 4.95 | 32X25 | |
| NRR2020K03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 4.95 | 20X20 | |
| NRR2525M03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 4.95 | 25X25 | |
| NRR3225P03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 4.95 | 32X25 |
Совместимость
Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к NRL2020K03.
Пластины канавочные и отрезные15
- NG310RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 0,99 мм
- NG340RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,10, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 4,01 мм
- NG3031RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 0,79 мм
- NG3047RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 1,19 мм
- NG3062RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 1,57 мм
- NG3072RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 1,83 мм
- NG3094RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 2,39 мм
- NG3110RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 2,79 мм
- NG3156RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 3,96 мм
- NG3178RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 4,52 мм
- NG3185RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 4,7 мм
- NG3189RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 4,8 мм
- NR3047RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 1,19, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 2,39 мм
- NR3078RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 1,98, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 3,96 мм
- NR3094RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 2,39, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 4,78 мм
Винты для пластин1
- 1495Винт под шестигранник M5×0,8 1495
Запчасти к инструменту1
- TF-72Прижим для канавочного инструмента TF-72
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
