Canela · Пластины отрезные и канавочные — форма Прочая · арт. NR3047RTN15

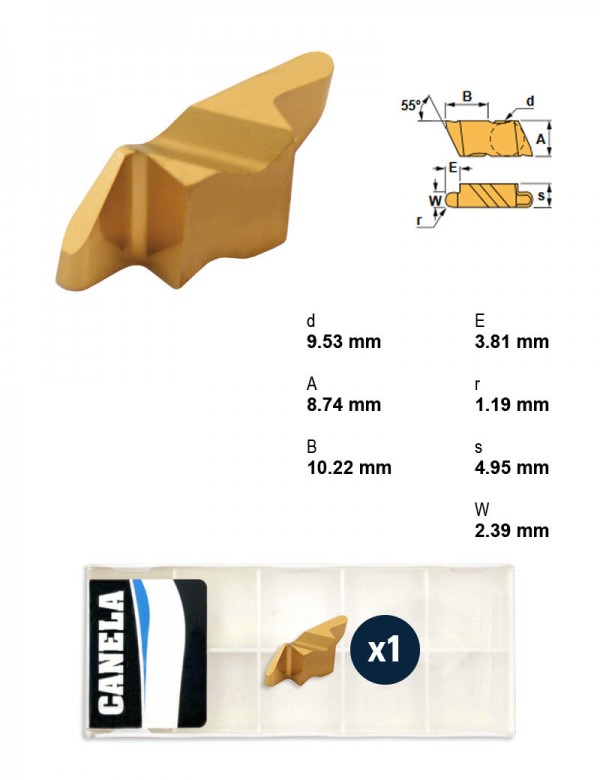

Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 1,19, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 2,39 мм
| Применение | Отрезка и канавки |
|---|---|
| Радиус при вершине | 1.19 |
| Характер резания | Непрерывное |
| Направление резания | Правое |
| Марка сплава | TN15 |
| I.C. | 9,52 мм |
| Группа материалов | Сталь |
| Форма пластины | Прочая |
| Толщина пластины | 4,95 мм |
| Ширина реза | 2.39 мм |
Другие типоразмеры серии
Пластины отрезные и канавочные — форма Прочая — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Марка сплава | Толщина пластины, мм | Применение | Характер резания | Группа материалов | Направление резания | Ширина реза, мм | Радиус при вершине | I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| NR2047RTN15 | TN15 | 3,81 | Отрезка и канавки | Непрерывное | Сталь | Правое | 2.39 | 1.19 | 4,76 | |
| NR2062LTN15 | TN15 | 3,81 | Отрезка и канавки | Непрерывное | Сталь | Левое | 3.18 | 1.57 | 4,76 | |
| NR2062RTN15 | TN15 | 3,91 | Отрезка и канавки | Непрерывное | Сталь | Правое | 3.18 | 1.57 | 4,76 | |
| NR3031LTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Левое | 1.57 | 0.79 | 9,52 | |
| NR3031RTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Правое | 1.57 | 0.79 | 9,52 | |
| NR3047LTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Левое | 2.39 | 1.19 | 9,52 | |
| NR3047RTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Правое | 2.39 | 1.19 | 9,52 | Текущая |
| NR3062LTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Левое | 3.18 | 1.57 | 9,52 | |
| NR3062RTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Правое | 3.18 | 1.57 | 9,52 | |
| NR3078LTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Левое | 3.96 | 1.98 | 9,52 | |
| NR3078RTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Правое | 3.96 | 1.98 | 9,52 | |
| NR3094LTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Левое | 4.78 | 2.39 | 9,52 |
Совместимость
Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций NR3047RTN15 указан производителем как подходящий.
Державки отрезные и канавочные13
- A25R-NER03Державка отрезная Ø25 мм, Крепление пластины Прижим Top Notch, Внутренняя подача СОЖ Есть
- A32S-NER03Державка отрезная Ø32 мм, Применение Канавки, Крепление пластины Прижим Top Notch, Присоединение Расточная оправка, Внутренняя подача СОЖ Есть
- A40T-NER03Державка отрезная Ø40 мм, Применение Канавки, Крепление пластины Прижим Top Notch, Присоединение Расточная оправка, Внутренняя подача СОЖ Есть
- NEL2525M03Державка отрезная, 25X25, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 4,95 мм
- NEL3225P03Державка отрезная, 32X25, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 4,95 мм
- NRL2020K03Державка отрезная, 20X20, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Левое
- NRL2525M03Державка отрезная, 25X25, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 4,95 мм
- NRL3225P03Державка отрезная, 32X25, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 4,95 мм
- NSR2020K03Державка отрезная, 20X20, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Правое
- NSR2525M03Державка отрезная, 25X25, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 4,95 мм
- NSR3225P03Державка отрезная, 32X25, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 4,95 мм
- NSR3232P03Державка отрезная, 32X32, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 4,95 мм
- PSC32-NSR22045-03Державка отрезная Ø32 мм, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Присоединение PSC, Внутренняя подача СОЖ Есть
Державки резьбовые токарные13
- PSC40-NEL17090-03Державка резьбовая Ø40 мм, Применение Канавки, Внутренняя подача СОЖ Есть
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC40-NRL27055-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC40-NSR27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC50-NEL17090-03Державка резьбовая Ø50 мм, Применение Канавки, Внутренняя подача СОЖ Есть
- PSC50-NEL22110-03Державка резьбовая Ø50 мм, Применение Канавки, Внутренняя подача СОЖ Есть
- PSC50-NEL35060-03Державка резьбовая Ø50 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC50-NER22110-03Державка резьбовая Ø50 мм, Применение Канавки, Внутренняя подача СОЖ Есть
- PSC50-NRL35060-03Державка резьбовая Ø50 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC50-NSR35060-03Державка резьбовая Ø50 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC63-NEL45065-03Державка резьбовая Ø63 мм, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch
- PSC63-NRL45065-03Державка резьбовая Ø63 мм, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch
- PSC63-NSR45065-03Державка резьбовая Ø63 мм, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch
Документы по позиции
Для этой позиции документы пока не привязаны.
