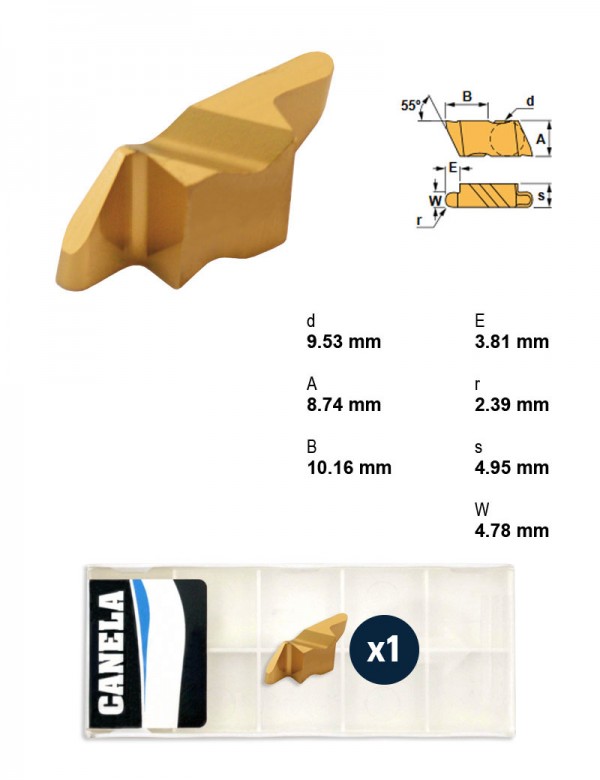

Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 2,39, правое, Толщина пластины 4,95 мм, Ширина реза 4,78 мм
| Применение | Отрезка и канавки |
|---|---|
| Радиус при вершине | 2.39 |
| Характер резания | Непрерывное |
| Направление резания | Правое |
| Марка сплава | TN15 |
| I.C. | 9,52 мм |
| Группа материалов | Сталь |
| Форма пластины | Прочая |
| Толщина пластины | 4,95 мм |
| Ширина реза | 4.78 мм |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул NR3094RTN15 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Пластины отрезные и канавочные — форма Прочая — 169 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Марка сплава | Форма пластины | Толщина пластины, мм | Применение | Группа материалов | Характер резания | Направление резания | Ширина реза, мм | I.C., мм | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NR3047RTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Сталь | Непрерывное | Правое | 2.39 | 9,52 | 1.19 | |
| NR3062LTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Сталь | Непрерывное | Левое | 3.18 | 9,52 | 1.57 | |
| NR3062RTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Сталь | Непрерывное | Правое | 3.18 | 9,52 | 1.57 | |
| NR3078LTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Сталь | Непрерывное | Левое | 3.96 | 9,52 | 1.98 | |
| NR3078RTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Сталь | Непрерывное | Правое | 3.96 | 9,52 | 1.98 | |
| NR3094LTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Сталь | Непрерывное | Левое | 4.78 | 9,52 | 2.39 | |
| NR3094RTN15 | TN15 | Прочая | 4,95 | Отрезка и канавки | Сталь | Непрерывное | Правое | 4.78 | 9,52 | 2.39 | Текущая |
| NR4062LTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Сталь | Непрерывное | Левое | 3.18 | 9,52 | 1.57 | |
| NR4062RTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Сталь | Непрерывное | Правое | 3.18 | 9,52 | 1.57 | |
| NR4094LTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Сталь | Непрерывное | Левое | 4.78 | 9,52 | 2.39 | |
| NR4094RTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Сталь | Непрерывное | Правое | 4.78 | 9,52 | 2.39 | |
| NR4125LTN15 | TN15 | Прочая | 6,48 | Отрезка и канавки | Сталь | Непрерывное | Левое | 6.35 | 9,52 | 3.18 |
Совместимость
Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций NR3094RTN15 указан производителем как подходящий.
Державки отрезные и канавочные23
- A25R-NER03Державка отрезная Ø25 мм
- A32S-NER03Державка отрезная Ø32 мм, Присоединение Расточная оправка
- A40T-NER03Державка отрезная Ø40 мм, Присоединение Расточная оправка
- NEL2525M03Державка отрезная, 25X25, резьбонарезание, левое, Под пластину, толщина 4,95 мм
- NEL3225P03Державка отрезная, 32X25, резьбонарезание, левое, Под пластину, толщина 4,95 мм
- NRL2020K03Державка отрезная, 20X20, резьбонарезание, левое, Под пластину, толщина 4,95 мм
- NRL2525M03Державка отрезная, 25X25, резьбонарезание, левое, Под пластину, толщина 4,95 мм
- NRL3225P03Державка отрезная, 32X25, резьбонарезание, левое, Под пластину, толщина 4,95 мм
- NSR2020K03Державка отрезная, 20X20, резьбонарезание, правое, Под пластину, толщина 4,95 мм
- NSR2525M03Державка отрезная, 25X25, резьбонарезание, правое, Под пластину, толщина 4,95 мм
- NSR3225P03Державка отрезная, 32X25, резьбонарезание, правое, Под пластину, толщина 4,95 мм
- NSR3232P03Державка отрезная, 32X32, резьбонарезание, правое, Под пластину, толщина 4,95 мм
- PSC32-NSR22045-03Державка отрезная Ø32 мм, Диаметр корпуса 22 мм, Длина корпуса 45 мм, Присоединение PSC, правое
- PSC40-NEL17090-03Державка канавочная внутренняя Ø40 мм, Диаметр корпуса 17 мм, Длина корпуса 90 мм, левое
- PSC40-NSR27050-03Державка канавочная наружная Ø40 мм, резьбонарезание, Длина корпуса 50 мм, правое
- PSC50-NEL22110-03Державка канавочная внутренняя Ø50 мм, Диаметр корпуса 22 мм, Длина корпуса 110 мм, левое
- PSC50-NEL35060-03Державка канавочная наружная Ø50 мм, резьбонарезание, Длина корпуса 60 мм, левое
- PSC50-NER22110-03Державка канавочная внутренняя Ø50 мм, Диаметр корпуса 22 мм, Длина корпуса 110 мм, правое
- PSC50-NRL35060-03Державка канавочная наружная Ø50 мм, резьбонарезание, Длина корпуса 60 мм, левое
- PSC50-NSR35060-03Державка канавочная наружная Ø50 мм, резьбонарезание, Длина корпуса 60 мм, правое
- PSC63-NEL45065-03Державка канавочная наружная Ø63 мм, резьбонарезание, Длина корпуса 65 мм, левое
- PSC63-NRL45065-03Державка канавочная наружная Ø63 мм, резьбонарезание, Длина корпуса 65 мм, левое
- PSC63-NSR45065-03Державка канавочная наружная Ø63 мм, резьбонарезание, Длина корпуса 65 мм, правое
Державки резьбовые токарные3
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 50 мм, Присоединение PSC, левое
- PSC40-NRL27055-03Державка резьбовая Ø40 мм, Диаметр корпуса 27 мм, Длина корпуса 55 мм, Присоединение PSC, левое
- PSC50-NEL17090-03Державка резьбовая Ø50 мм, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, левое
