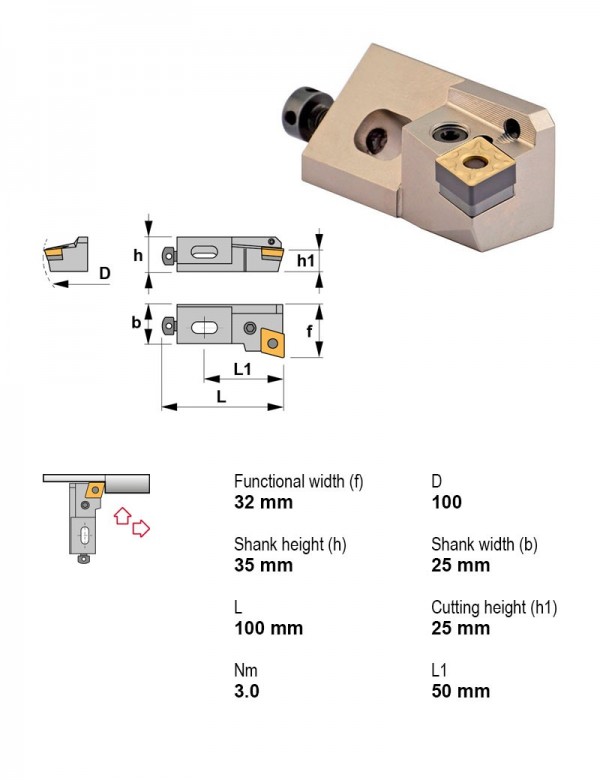

Canela · Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) · арт. PCFNL25CA-16
Оправка расточная, 90°, левое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Высота центра картриджа | 25 мм |
| Крепление пластины | Рычажный зажим |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) — 119 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| A60X-PCLNL12-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Левое | 60 | 12.7 | |
| A60X-PCLNL16-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Левое | 60 | 15.88 | |
| A60X-PCLNR12-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Правое | 60 | 12.7 | |
| A60X-PCLNR16-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Правое | 60 | 15.88 | |
| PCFNL16CA-12 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Левое | — | — | |
| PCFNL20CA-12 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Левое | — | — | |
| PCFNL25CA-16 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Левое | — | — | Текущая |
| PCFNR16CA-12 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Правое | — | — | |
| PCFNR20CA-12 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Правое | — | — | |
| PCFNR25CA-16 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Правое | — | — | |
| PCLNL16CA-12 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Левое | — | — | |
| PCLNL20CA-12 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Левое | — | — |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PCFNL25CA-16.
Оправки расточные2
- PSC32-SDUCL15080-07XОправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SVQCL27080-16Оправка расточная Ø40 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 9,52 мм
Оснастка модульная PSC2
- 16.218.100.32/080Удлинитель-переходник PSC HSK-A100 Ø32
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 1,2
Винты для пластин1
- 4115Штифт стопорный 4115
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Пластины расточные для малых отверстий1
- LS16.1897.02TL20Пластина расточная S16.1897.02, R 0,2 мм, отверстие от Ø15,5 мм, левая, сплав TL20
Пластины резьбовые токарные1
- LS14.0815.01TL20Пластина резьбовая S14.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø14 мм, левая, сплав TL20
Документы по позиции
Для этой позиции документы пока не привязаны.
