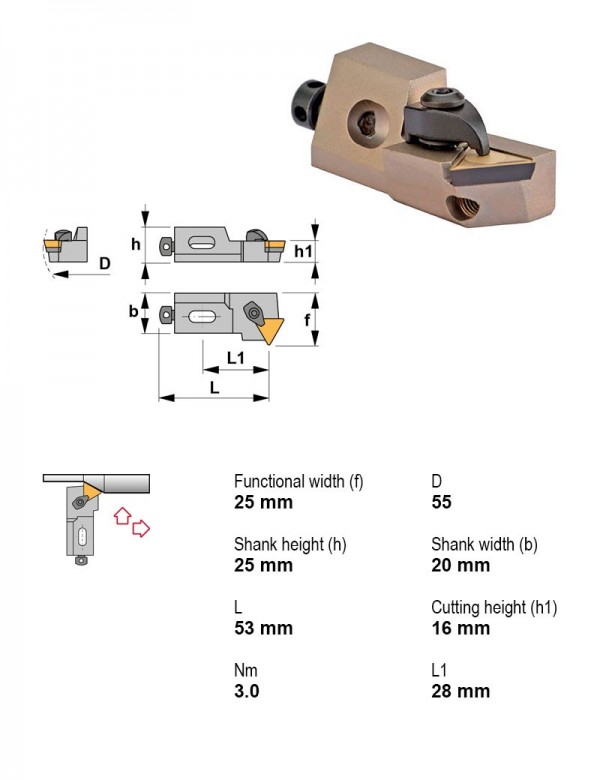

Картридж расточной, 60°, левое, Высота центра картриджа 16 мм
Canela · Картриджи расточные · арт. CTWPL16CA-16

Картридж расточной, 60°, левое, Высота центра картриджа 16 мм

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане60°
Высота центра картриджа16 мм
Крепление пластиныПрижим сверху
ПрисоединениеКартридж
Внутренняя подача СОЖНет
Направление резанияЛевое
Задний уголПоложительный
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул CTWPL16CA-16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу CTWPL16CA-16 →

Другие типоразмеры серии

Картриджи расточные — 178 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеВысота центра картриджа, ммКрепление пластиныНаправление резанияЗадний уголФорма пластиныВ список
CTTPL16CA-1660°16Прижим сверхуЛевоеПоложительныйT — треугольная 60°
CTTPR10CA-1160°10Прижим сверхуПравоеПоложительныйT — треугольная 60°
CTTPR12CA-1660°12Прижим сверхуПравоеПоложительныйT — треугольная 60°
CTTPR16CA-1660°16Прижим сверхуПравоеПоложительныйT — треугольная 60°
CTWPL10CA-1160°10Прижим сверхуЛевоеПоложительныйT — треугольная 60°
CTWPL12CA-1660°12Прижим сверхуЛевоеПоложительныйT — треугольная 60°
CTWPL16CA-1660°16Прижим сверхуЛевоеПоложительныйT — треугольная 60°Текущая
CTWPR10CA-1160°10Прижим сверхуПравоеПоложительныйT — треугольная 60°
CTWPR12CA-1660°12Прижим сверхуПравоеПоложительныйT — треугольная 60°
CTWPR16CA-1660°16Прижим сверхуПравоеПоложительныйT — треугольная 60°
PCFNL16CA-1290°16Рычажный зажимЛевоеОтрицательныйC — ромбическая 80°
PCFNL20CA-1290°20Рычажный зажимЛевоеОтрицательныйC — ромбическая 80°

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CTWPL16CA-16.

Винты для пластин4

  • 1406Винт регулировочный M6×1
  • 1505Винт M5×0,8, правый
  • 1808Винт под шестигранник M8×1,25 1808
  • 4002Штифт стопорный

Запчасти к инструменту4

  • 2305Прижим сверху (C) M5×0,8 2305
  • 3116Пластина опорная треугольная
  • 5003Ключ шестигранный A3
  • 5005Ключ шестигранный A5

Пластины токарные по ISO 18324

  • TPMN160308CBNПластина токарная, треугольная 60°, IC 9,52 мм, сплав CBN, Радиус при вершине 0,8
  • TPMR160304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 3,18 мм
  • TPUN160304ETL20Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TL20, точение, Радиус при вершине 0,4, Группа материалов Сталь
  • TPUN160308EPM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25, Толщина пластины 3,18 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
