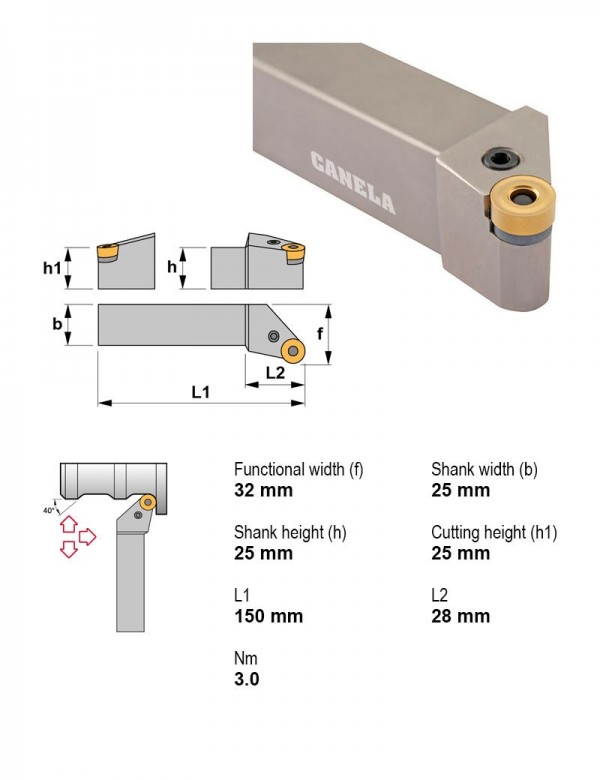

Canela · Державки токарные — рычажный зажим, пластина R (круглая) · арт. PRSNL2525M12
Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина R (круглая) — 61 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Сечение державки | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| PRSCR3225P16 | Квадратный хвостовик | Нет | Правое | Положительный | 32X25 | 16 | |
| PRSCR3232P20 | Квадратный хвостовик | Нет | Правое | Положительный | 32X32 | — | |
| PRSCR4040S20 | Квадратный хвостовик | Нет | Правое | Положительный | 40X40 | — | |
| PRSCR4040S25 | Квадратный хвостовик | Нет | Правое | Положительный | 40X40 | 25.4 | |
| PRSCR5050T32 | Квадратный хвостовик | Нет | Правое | Положительный | 50X50 | — | |
| PRSNL2020K09 | Квадратный хвостовик | Нет | Левое | Отрицательный | 20X20 | 9.52 | |
| PRSNL2525M12 | Квадратный хвостовик | Нет | Левое | Отрицательный | 25X25 | 12.7 | Текущая |
| PRSNL3225P15 | Квадратный хвостовик | Нет | Левое | Отрицательный | 32X25 | 15.88 | |
| PRSNL3232P19 | Квадратный хвостовик | Нет | Левое | Отрицательный | 32X32 | 19.05 | |
| PRSNL4040S25 | Квадратный хвостовик | Нет | Левое | Отрицательный | 40X40 | 25.4 | |
| PRSNR2020K09 | Квадратный хвостовик | Нет | Правое | Отрицательный | 20X20 | 9.52 | |
| PRSNR2525M12 | Квадратный хвостовик | Нет | Правое | Отрицательный | 25X25 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PRSNL2525M12.
Оправки расточные2
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Запчасти к инструменту1
- 3912Пластина опорная круглая 3912
Пластины резьбовые токарные1
- LS16.0815.01TL20Пластина резьбовая S16.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø16 мм, левая, сплав TL20
Пластины токарные по ISO 18321
- RNMG120400TN20Пластина токарная, круглая, IC 12,7 мм, сплав TN20
Фрезы концевые монолитные1
- 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм, Длина 81 мм
