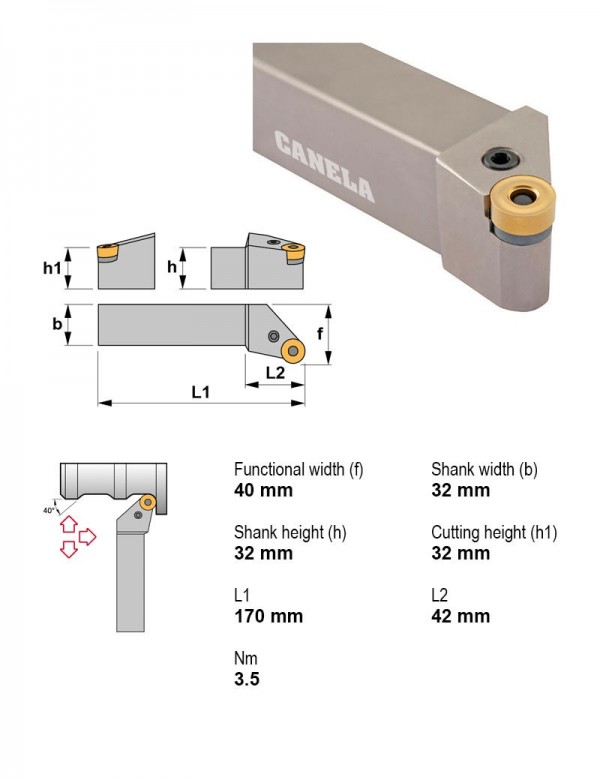

Canela · Державки токарные — рычажный зажим, пластина R (круглая) · арт. PRSNL3232P19
Державка токарная, 32X32, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 19.05 мм |
| Задний угол | Отрицательный |
| Сечение державки | 32X32 |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина R (круглая) — 61 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Сечение державки | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| PRSCR4040S20 | Квадратный хвостовик | Нет | Правое | Положительный | 40X40 | — | |
| PRSCR4040S25 | Квадратный хвостовик | Нет | Правое | Положительный | 40X40 | 25.4 | |
| PRSCR5050T32 | Квадратный хвостовик | Нет | Правое | Положительный | 50X50 | — | |
| PRSNL2020K09 | Квадратный хвостовик | Нет | Левое | Отрицательный | 20X20 | 9.52 | |
| PRSNL2525M12 | Квадратный хвостовик | Нет | Левое | Отрицательный | 25X25 | 12.7 | |
| PRSNL3225P15 | Квадратный хвостовик | Нет | Левое | Отрицательный | 32X25 | 15.88 | |
| PRSNL3232P19 | Квадратный хвостовик | Нет | Левое | Отрицательный | 32X32 | 19.05 | Текущая |
| PRSNL4040S25 | Квадратный хвостовик | Нет | Левое | Отрицательный | 40X40 | 25.4 | |
| PRSNR2020K09 | Квадратный хвостовик | Нет | Правое | Отрицательный | 20X20 | 9.52 | |
| PRSNR2525M12 | Квадратный хвостовик | Нет | Правое | Отрицательный | 25X25 | 12.7 | |
| PRSNR3225P15 | Квадратный хвостовик | Нет | Правое | Отрицательный | 32X25 | 15.88 | |
| PRSNR3232P19 | Квадратный хвостовик | Нет | Правое | Отрицательный | 32X32 | 19.05 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PRSNL3232P19.
Винты для пластин1
- 4119Штифт стопорный 4119
Державки токарные по ISO 56081
- PSC80-DCLNL55080-19Державка токарная Ø80 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
Запчасти к инструменту1
- 3919Пластина опорная круглая 3919
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Пластины резьбовые токарные1
- LS16.1020.01TL20Пластина резьбовая S16.1020.01, метрическая резьба, неполный профиль, шаг 2,0–2,5 мм, отверстие от Ø16 мм, левая, сплав TL20
Пластины токарные по ISO 18321
- RNMG190600TC30Пластина токарная, круглая, IC 19,05 мм, радиус 0,0 мм
Свёрла корпусные со сменными пластинами1
- 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
