Canela · Державки токарные — точение · арт. PSC32-PSRNR17040-12

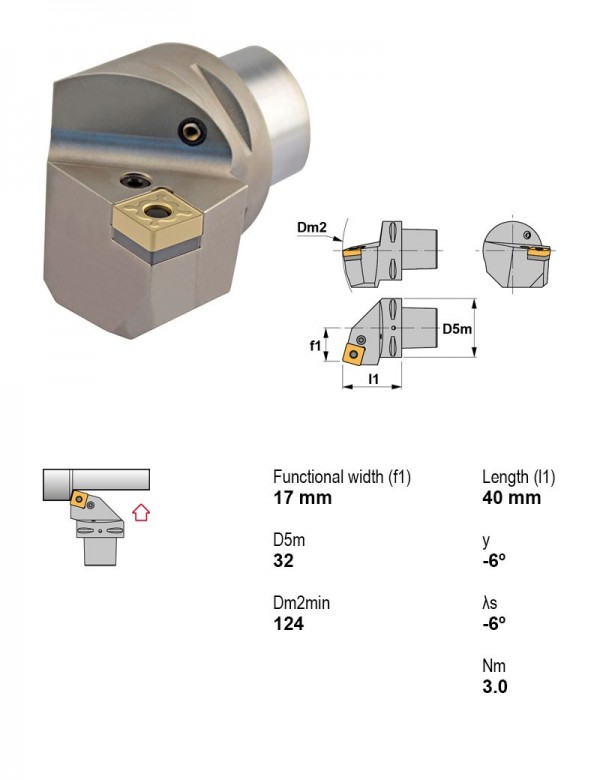

Державка токарная Ø32 мм, 75°, правое
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 32 |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — точение — 178 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PCBNR4040S19 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 40X40 | |
| PCBNR4040S25 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 40X40 | |
| PCBNR5050T25 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 50X50 | |
| PSC32-DSRNL19048-12 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC32-DSRNR19048-12 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC32-PSRNL17040-12 | 75° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC32-PSRNR17040-12 | 75° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | Текущая |
| PSC40-DCRNL22050-12 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — | |
| PSC40-DCRNR22050-12 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | |
| PSC40-DSRNL22050-12 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC40-DSRNR22050-12 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC40-DTGNL27050-16 | 90° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | T — треугольная 60° | — |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC32-PSRNR17040-12.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Оправки расточные2
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Пластины канавочные и отрезные1
- LS16.0815.01TL20Пластина отрезная, прямоугольная 90°, IC 11,0 мм, сплав TL20
Документы по позиции
Для этой позиции технический лист пока не привязан.
