Canela · Державки токарные — рычажный зажим, пластина S (квадратная 90°) · арт. PSBNR4040S25

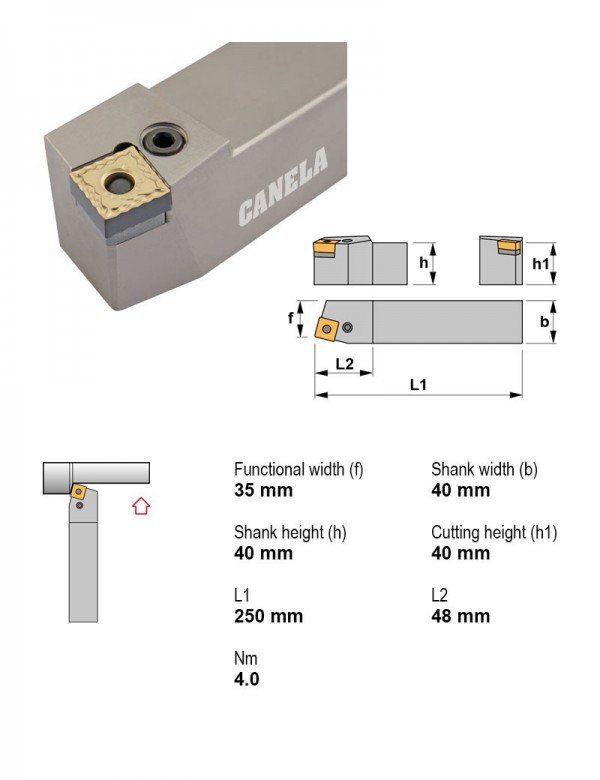

Державка токарная, 40X40, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 25.4 мм |
| Задний угол | Отрицательный |
| Сечение державки | 40X40 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина S (квадратная 90°) — 148 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSBNR2525M12 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 12.7 | 25X25 | |
| PSBNR2525M15 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 15.88 | 25X25 | |
| PSBNR3225P12 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 12.7 | 32X25 | |
| PSBNR3232P15 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 15.88 | 32X32 | |
| PSBNR3232P19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 19.05 | 32X32 | |
| PSBNR4040S19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 19.05 | 40X40 | |
| PSBNR4040S25 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 25.4 | 40X40 | Текущая |
| PSBNR5050T19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 19.05 | 50X50 | |
| PSBNR5050T25 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 25.4 | 50X50 | |
| PSC32-PSRNL17040-12 | Точение | 75° | PSC | Есть | Левое | 12.7 | — | |
| PSC32-PSRNR17040-12 | Точение | 75° | PSC | Есть | Правое | 12.7 | — | |
| PSC32-PSSNL22032-12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Левое | 12.7 | — |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSBNR4040S25.
Винты для пластин1
- 1612Винт рычажного зажима M12×1
Державки токарные по ISO 56081
- PSC80-PCLNL55080-25Державка токарная Ø80 мм, 95°, левое, Крепление пластины Рычажный зажим, Форма пластины C — ромбическая 80°
Запчасти к инструменту1
- 3525Пластина опорная квадратная 3525
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
Пластины канавочные и отрезные1
- NG4125LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 3,18 мм
Пластины токарные по ISO 18321
- SNMM250724TN30Пластина токарная, квадратная 90°, IC 25,4 мм, сплав TN30
Документы по позиции
Для этой позиции документы пока не привязаны.
