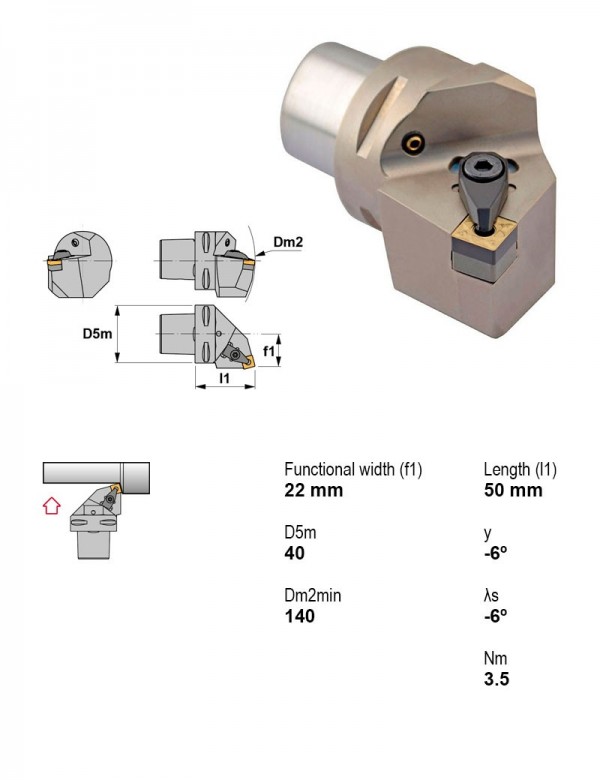

Canela · Державки токарные — прижим за лунку, пластина S (квадратная 90°) · арт. PSC40-DSRNL22050-12
Державка токарная Ø40 мм, 75°, левое, Применение Точение, Крепление пластины Прижим за лунку, Задний угол Отрицательный
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина S (квадратная 90°) — 79 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| PSC32-DSRNR19048-12 | Точение | 75° | PSC | Есть | Правое | 32 | 12.7 | |
| PSC32-DSSNL22040-12 | точение фаски, точение | 45° | PSC | Есть | Левое | 32 | 12.7 | |
| PSC32-DSSNR22040-12 | точение фаски, точение | 45° | PSC | Есть | Правое | 32 | 12.7 | |
| PSC40-DSDNN00050-12 | профилирование, точение | 45° | PSC | Есть | Нейтральное | 40 | 12.7 | |
| PSC40-DSKNL27050-12 | Внутреннее торцевание | 75° | PSC | Есть | Левое | 40 | 12.7 | |
| PSC40-DSKNR27050-12 | Внутреннее торцевание | 75° | PSC | Есть | Правое | 40 | 12.7 | |
| PSC40-DSRNL22050-12 | Точение | 75° | PSC | Есть | Левое | 40 | 12.7 | Текущая |
| PSC40-DSRNR22050-12 | Точение | 75° | PSC | Есть | Правое | 40 | 12.7 | |
| PSC40-DSSNL27042-12 | точение фаски, точение | 45° | PSC | Есть | Левое | 40 | 12.7 | |
| PSC40-DSSNR27042-12 | точение фаски, точение | 45° | PSC | Есть | Правое | 40 | 12.7 | |
| PSC50-DSDNN00060-12 | профилирование, точение | 45° | PSC | Есть | Нейтральное | 50 | 12.7 | |
| PSC50-DSDNN00060-15 | профилирование, точение | 45° | PSC | Есть | Нейтральное | 50 | 15.88 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-DSRNL22050-12.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Запчасти к инструменту1
- ISSN-442Пластина опорная квадратная ISSN-442
Оправки расточные1
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
