Canela · Державки токарные — профилирование, точение · арт. PSC40-DSDNN00050-12

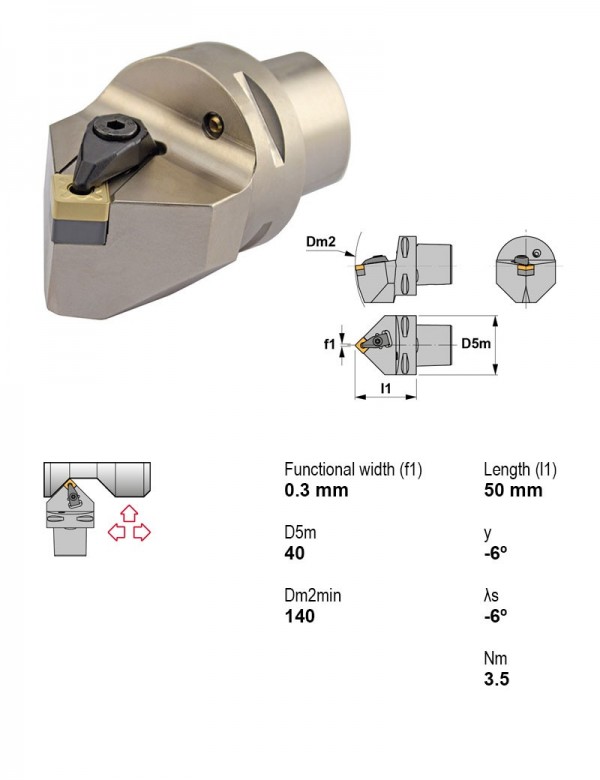

Державка токарная Ø40 мм, 45°
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Нейтральное |
| Диаметр хвостовика | 40 |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC32-SDJCL22040-11 | 93° | Центральный винт | PSC | Есть | Левое | Положительный | D — ромбическая 55° | — | |
| PSC32-SDJCR22040-07 | 93° | Центральный винт | PSC | Есть | Правое | Положительный | D — ромбическая 55° | — | |
| PSC32-SDJCR22040-11 | 93° | Центральный винт | PSC | Есть | Правое | Положительный | D — ромбическая 55° | — | |
| PSC32-SRDCN00040-06 | 45° | Центральный винт | PSC | Есть | Нейтральное | Положительный | R — круглая | — | |
| PSC32-SRDCN00040-08 | 45° | Центральный винт | PSC | Есть | Нейтральное | Положительный | R — круглая | — | |
| PSC32-SRDCN00040-10 | 45° | Центральный винт | PSC | Есть | Нейтральное | Положительный | R — круглая | — | |
| PSC40-DSDNN00050-12 | 45° | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | S — квадратная 90° | — | Текущая |
| PSC40-DVJNL27062-16 | 93° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | V — ромбическая 35° | — | |
| PSC40-DVJNR27062-16 | 93° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | V — ромбическая 35° | — | |
| PSC40-MTJNL27050-16 | 93° | Клиновой или двойной зажим | PSC | Есть | Левое | Отрицательный | T — треугольная 60° | — | |
| PSC40-MTJNL27050-22 | 93° | Клиновой или двойной зажим | PSC | Есть | Левое | Отрицательный | T — треугольная 60° | — | |
| PSC40-MTJNR27050-16 | 93° | Клиновой или двойной зажим | PSC | Есть | Правое | Отрицательный | T — треугольная 60° | — |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-DSDNN00050-12.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Оправки расточные1
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
