Canela · Оправки расточные — прижим за лунку, пластина W (тригональная 80°) · арт. PSC40-DWLNR17090-08

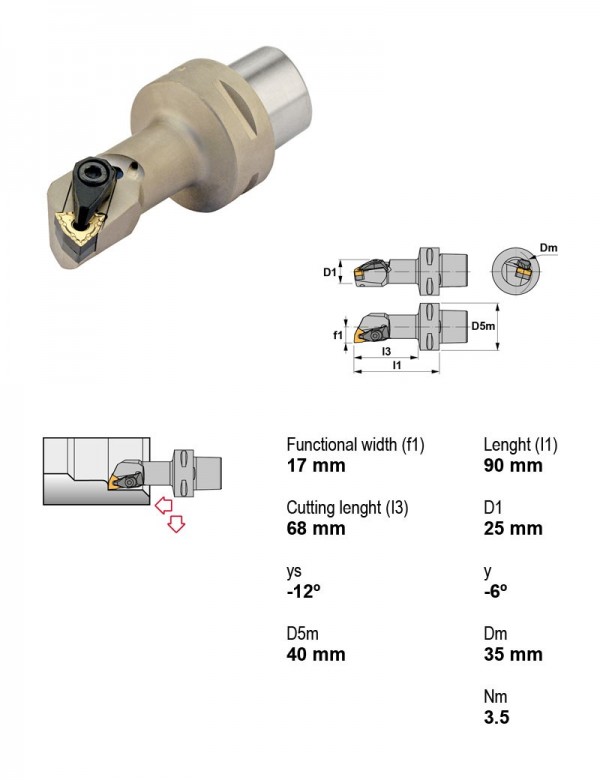

Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — прижим за лунку, пластина W (тригональная 80°) — 6 позиций серии, Canela.
| Артикул | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|
| PSC40-DWLNL13075-06 | Левое | 40 | 9.52 | |
| PSC40-DWLNL17090-08 | Левое | 40 | 12.7 | |
| PSC40-DWLNR13075-06 | Правое | 40 | 9.52 | |
| PSC40-DWLNR17090-08 | Правое | 40 | 12.7 | Текущая |
| PSC50-DWLNL17090-08 | Левое | 50 | 12.7 | |
| PSC50-DWLNR17090-08 | Правое | 50 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-DWLNR17090-08.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
Запчасти к инструменту1
- IWSN-433Пластина опорная тригональная IWSN-433
Оправки расточные1
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
