Canela · Оправки расточные — внутреннее точение · арт. PSC50-DWLNL17090-08

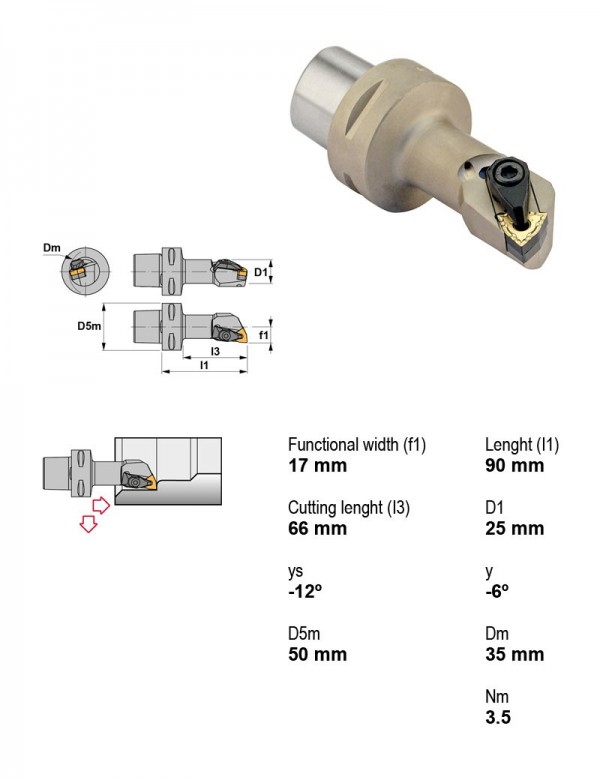

Оправка расточная Ø50 мм, 95°, левое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| PSC40-STFCL17090-16 | PSC | Есть | 40 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| PSC40-STFCL22110-16 | PSC | Есть | 40 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| PSC40-STFCR11070-11 | PSC | Есть | 40 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| PSC40-STFCR13080-11 | PSC | Есть | 40 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| PSC40-STFCR17090-16 | PSC | Есть | 40 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| PSC40-STFCR22110-16 | PSC | Есть | 40 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| PSC50-DWLNL17090-08 | PSC | Есть | 50 | 95° | Прижим за лунку | Левое | Отрицательный | W — тригональная 80° | Внутреннее точение | Текущая |
| PSC50-DWLNR17090-08 | PSC | Есть | 50 | 95° | Прижим за лунку | Правое | Отрицательный | W — тригональная 80° | Внутреннее точение | |
| PSC50-MTFNL17090-16 | PSC | Есть | 50 | 90° | Клиновой или двойной зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| PSC50-MTFNL22110-16 | PSC | Есть | 50 | 90° | Клиновой или двойной зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| PSC50-MTFNL27140-16 | PSC | Есть | 50 | 90° | Клиновой или двойной зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| PSC50-MTFNR17090-16 | PSC | Есть | 50 | 90° | Клиновой или двойной зажим | Правое | Отрицательный | T — треугольная 60° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-DWLNL17090-08.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15
Оправки расточные1
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
