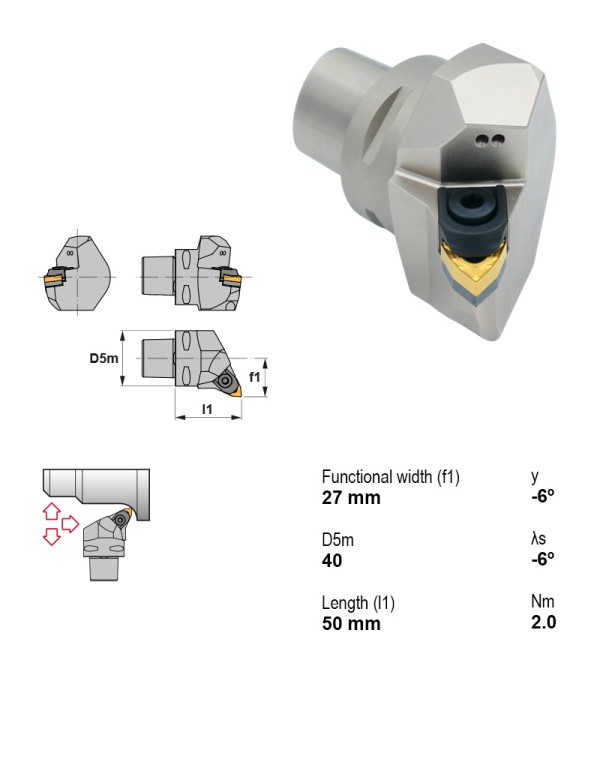

Canela · Державки токарные — клиновой или двойной зажим, пластина W (тригональная 80°) · арт. PSC40-MWLNL27050-06
Державка токарная Ø40 мм, 95°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Державки токарные — клиновой или двойной зажим, пластина W (тригональная 80°) — 26 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|
| MWLNR2525M06 | Квадратный хвостовик | Нет | Правое | 9.52 | 25X25 | |
| MWLNR2525M08-K | Квадратный хвостовик | Нет | Правое | — | 25X25 | |
| MWLNR3225P08 | Квадратный хвостовик | Нет | Правое | 12.7 | 32X25 | |
| MWLNR3232P08-K | Квадратный хвостовик | Нет | Правое | — | 32X32 | |
| PSC32-MWLNL22040-06 | PSC | Есть | Левое | 9.52 | — | |
| PSC32-MWLNR22040-06 | PSC | Есть | Правое | 9.52 | — | |
| PSC40-MWLNL27050-06 | PSC | Есть | Левое | 9.52 | — | Текущая |
| PSC40-MWLNL27050-08 | PSC | Есть | Левое | 12.7 | — | |
| PSC40-MWLNR27050-06 | PSC | Есть | Правое | 9.52 | — | |
| PSC40-MWLNR27050-08 | PSC | Есть | Правое | 12.7 | — | |
| PSC50-MWLNL35060-08 | PSC | Есть | Левое | 12.7 | — | |
| PSC50-MWLNR35060-08 | PSC | Есть | Правое | 12.7 | — |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-MWLNL27050-06.
Пластины токарные по ISO 18322
- WNMG060404MC-TN15Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4
- WNMG060404MC-TN35Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Винты для пластин1
- 1393Винт под шестигранник M3×0,5 1393
Фрезы концевые монолитные1
- 6164220Фреза монолитная Ø20 мм, 6 зуб., хвостовик Ø20 мм, Длина режущей части 135 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
