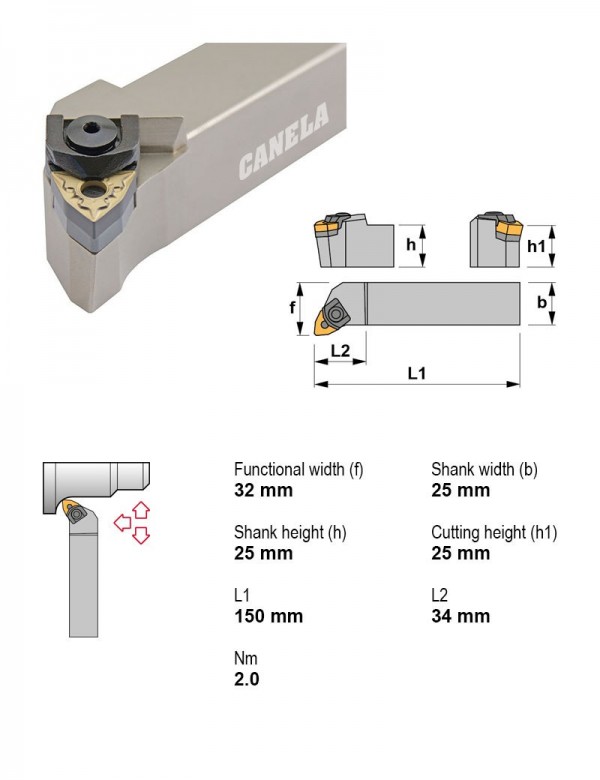

Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
Canela · Державки токарные — клиновой или двойной зажим, пластина W (тригональная 80°) · арт. MWLNR2525M08-K

Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный

Применениевнутреннее торцевание, профилирование, точение
Главный угол в плане95°
Крепление пластиныКлиновой или двойной зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголОтрицательный
Сечение державки25X25
Форма пластиныW — тригональная 80°

Другие типоразмеры серии

Державки токарные — клиновой или двойной зажим, пластина W (тригональная 80°) — 26 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрисоединениеВнутренняя подача СОЖНаправление резанияПод пластину, I.C., ммСечение державкиВ список
MWLNL3225P08Квадратный хвостовикНетЛевое12.732X25
MWLNL3232P08-KКвадратный хвостовикНетЛевое—32X32
MWLNR1616H06Квадратный хвостовикНетПравое9.5216X16
MWLNR2020K06Квадратный хвостовикНетПравое9.5220X20
MWLNR2020K08-KКвадратный хвостовикНетПравое—20X20
MWLNR2525M06Квадратный хвостовикНетПравое9.5225X25
MWLNR2525M08-KКвадратный хвостовикНетПравое—25X25Текущая
MWLNR3225P08Квадратный хвостовикНетПравое12.732X25
MWLNR3232P08-KКвадратный хвостовикНетПравое—32X32
PSC32-MWLNL22040-06PSCЕстьЛевое9.52—
PSC32-MWLNR22040-06PSCЕстьПравое9.52—
PSC40-MWLNL27050-06PSCЕстьЛевое9.52—
Показать ещё · всего в серии 26

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к MWLNR2525M08-K.

Пластины токарные по ISO 18324

  • WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
  • WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
  • WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
  • WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2

Винты для пластин2

  • 1394Винт под шестигранник M4 1394
  • 1661Штифт стопорный M4×0,7 1661

Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1

  • 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм

Запчасти к инструменту1

  • IWSN-433Пластина опорная тригональная IWSN-433

Свёрла корпусные со сменными пластинами1

  • 451462018Сверло сборное Ø18 мм, хвостовик Ø25 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
