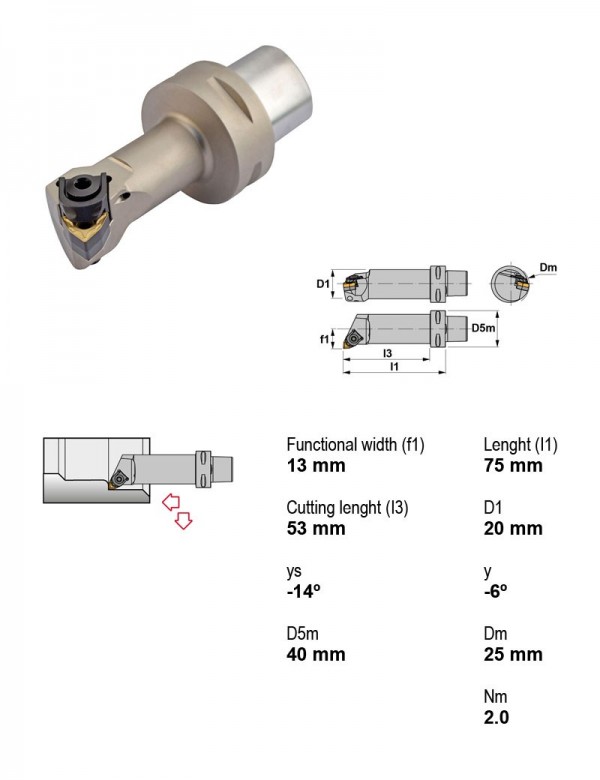

Canela · Оправки расточные — клиновой или двойной зажим, пластина W (тригональная 80°) · арт. PSC40-MWLNR13075-06
Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — клиновой или двойной зажим, пластина W (тригональная 80°) — 42 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| PSC32-MWLNR17090-06 | PSC | Есть | Правое | 32 | 9.52 | |
| PSC40-MWLNL13075-06 | PSC | Есть | Левое | 40 | 9.52 | |
| PSC40-MWLNL17090-06 | PSC | Есть | Левое | 40 | 9.52 | |
| PSC40-MWLNL17090-08 | PSC | Есть | Левое | 40 | 12.7 | |
| PSC40-MWLNL22110-08 | PSC | Есть | Левое | 40 | 12.7 | |
| PSC40-MWLNL27120-08 | PSC | Есть | Левое | 40 | 12.7 | |
| PSC40-MWLNR13075-06 | PSC | Есть | Правое | 40 | 9.52 | Текущая |
| PSC40-MWLNR17090-06 | PSC | Есть | Правое | 40 | 9.52 | |
| PSC40-MWLNR17090-08 | PSC | Есть | Правое | 40 | 12.7 | |
| PSC40-MWLNR22110-08 | PSC | Есть | Правое | 40 | 12.7 | |
| PSC40-MWLNR27120-08 | PSC | Есть | Правое | 40 | 12.7 | |
| PSC50-MWLNL17090-08 | PSC | Есть | Левое | 50 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-MWLNR13075-06.
Пластины токарные по ISO 18322
- WNMG060404MC-TN15Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4
- WNMG060404MC-TN35Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Корпуса сборных фрез1
- 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8
Документы по позиции
Для этой позиции документы пока не привязаны.
