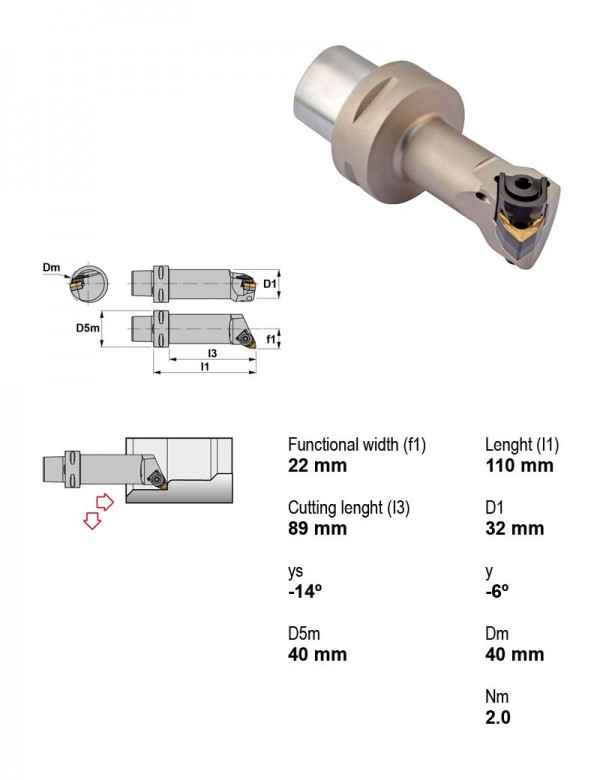

Canela · Оправки расточные — клиновой или двойной зажим, пластина W (тригональная 80°) · арт. PSC40-MWLNL22110-08
Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — клиновой или двойной зажим, пластина W (тригональная 80°) — 42 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| PSC32-MWLNL17090-06 | PSC | Есть | Левое | 32 | 9.52 | |
| PSC32-MWLNR13075-06 | PSC | Есть | Правое | 32 | 9.52 | |
| PSC32-MWLNR17090-06 | PSC | Есть | Правое | 32 | 9.52 | |
| PSC40-MWLNL13075-06 | PSC | Есть | Левое | 40 | 9.52 | |
| PSC40-MWLNL17090-06 | PSC | Есть | Левое | 40 | 9.52 | |
| PSC40-MWLNL17090-08 | PSC | Есть | Левое | 40 | 12.7 | |
| PSC40-MWLNL22110-08 | PSC | Есть | Левое | 40 | 12.7 | Текущая |
| PSC40-MWLNL27120-08 | PSC | Есть | Левое | 40 | 12.7 | |
| PSC40-MWLNR13075-06 | PSC | Есть | Правое | 40 | 9.52 | |
| PSC40-MWLNR17090-06 | PSC | Есть | Правое | 40 | 9.52 | |
| PSC40-MWLNR17090-08 | PSC | Есть | Правое | 40 | 12.7 | |
| PSC40-MWLNR22110-08 | PSC | Есть | Правое | 40 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-MWLNL22110-08.
Пластины токарные по ISO 18324
- WNMA080408TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- WNMG080408MFC-TN15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
- WNMG080412KC-TK15Пластина токарная, тригональная 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
Запчасти к инструменту1
- IWSN-433Пластина опорная тригональная IWSN-433
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
Свёрла спиральные монолитные1
- 732011.0Сверло монолитное Ø11 мм, 2 зуб., хвостовик Ø12 мм, Внутренняя подача СОЖ Нет, Длина режущей части 55 мм, Длина 102 мм
Подходит к позициям
У этих позиций PSC40-MWLNL22110-08 указан производителем как подходящий.
Корпуса сборных фрез11
- 014090063Фреза сборная Ø63 мм, 3 зуб., хвостовик Ø27 мм
- 014090080Фреза сборная Ø80 мм, 4 зуб., хвостовик Ø32 мм
- 014090100Фреза сборная Ø100 мм, 5 зуб., хвостовик Ø40 мм
- 014090125Фреза сборная Ø125 мм, 6 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
- 014090160Фреза сборная Ø160 мм, 7 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
- 014090200Фреза сборная Ø200 мм, 8 зуб., хвостовик Ø60 мм, Применение Фрезы уступа и торцевые
- 064090032Фреза сборная Ø32 мм, 3 зуб., хвостовик Ø22 мм, Применение Торцевые и фасочные фрезы, Внутренняя подача СОЖ Нет
- 064090040Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø27 мм
- 064090050Фреза сборная Ø50 мм, 4 зуб., хвостовик Ø27 мм
- 064090063Фреза сборная Ø63 мм, 4 зуб., хвостовик Ø32 мм
- 064090080Фреза сборная Ø80 мм, 5 зуб., хвостовик Ø40 мм
Адаптеры с хвостовиком по JIS B 6339 (BT MAS)2
- 20.160.50.50Оправка для насадных фрез JIS B 6339-BT / 50 Ø50, Вес 5,7 кг
- 23.160.50.50Оправка для насадных фрез JIS B 6339-BT / 50 Ø50, Вес 5,56 кг
Адаптеры с хвостовиком по DIN 698711
- 13.160.50.50Оправка для насадных фрез DIN 69871-B / K ISO 50 Ø50
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.550.050.26Адаптер для отрезных пластин радиальный PSC 50 Ø26
Документы по позиции
Для этой позиции документы пока не привязаны.
