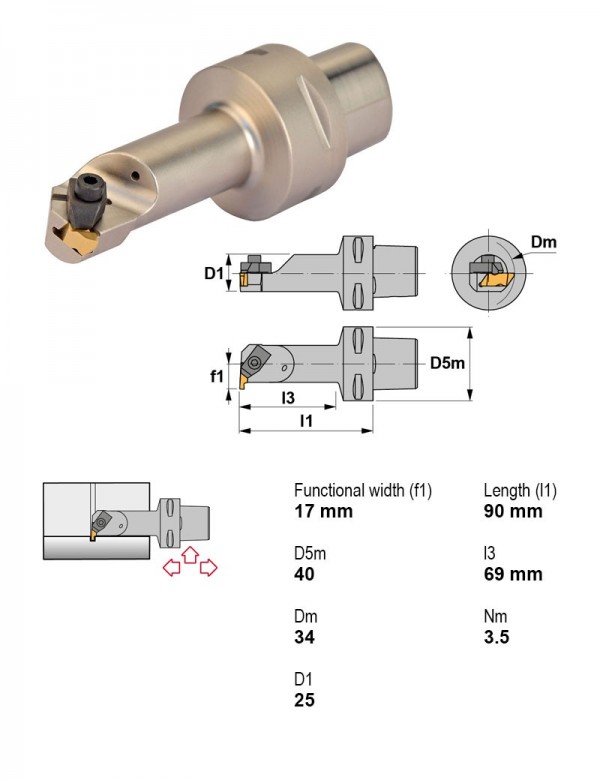

Державка резьбовая Ø40 мм, Применение Канавки, Внутренняя подача СОЖ Есть
Canela · Державки резьбовые — прижим Top Notch · арт. PSC40-NER17090-03

Державка резьбовая Ø40 мм, Применение Канавки, Внутренняя подача СОЖ Есть

ПрименениеКанавки
Крепление пластиныПрижим Top Notch
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Диаметр хвостовика40 мм

Другие типоразмеры серии

Державки резьбовые — прижим Top Notch — 46 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки резьбовые токарные.

АртикулПрименениеДиаметр хвостовика, ммВ список
PSC40-NEL11070-02Канавки40
PSC40-NEL13080-02Канавки40
PSC40-NEL17090-03Канавки40
PSC40-NEL27050-03канавки, резьбонарезание40
PSC40-NER11070-02Канавки40
PSC40-NER13080-02Канавки40
PSC40-NER17090-03Канавки40Текущая
PSC40-NER27050-03канавки, резьбонарезание40
PSC40-NRL27055-03канавки, резьбонарезание40
PSC40-NRR27055-03канавки, резьбонарезание40
PSC40-NSL27050-02канавки, резьбонарезание40
PSC40-NSL27050-03канавки, резьбонарезание40
Показать ещё · всего в серии 46

Совместимость

Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC40-NER17090-03.

Пластины канавочные и отрезные15

  • NG310LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 0,99 мм
  • NG340LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 4,01 мм
  • NG3031LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 0,79 мм
  • NG3047LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 1,19 мм
  • NG3062LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 1,57 мм
  • NG3072LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 1,83 мм
  • NG3094LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 2,39 мм
  • NG3110LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 2,79 мм
  • NG3156LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 3,96 мм
  • NG3178LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 4,52 мм
  • NG3185LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 4,7 мм
  • NG3189LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 4,8 мм
  • NR3047LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 1,19, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 2,39 мм
  • NR3078LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 1,98, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 3,96 мм
  • NR3094LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 2,39, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 4,78 мм

Винты для пластин1

  • 1495Винт под шестигранник M5×0,8 1495

Державки резьбовые токарные1

  • PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть

Запчасти к инструменту1

  • TF-72Прижим для канавочного инструмента TF-72

Документы по позиции

Для этой позиции документы пока не привязаны.
