Canela · Державки токарные — профилирование · арт. PSC40-SVVBN00050-16

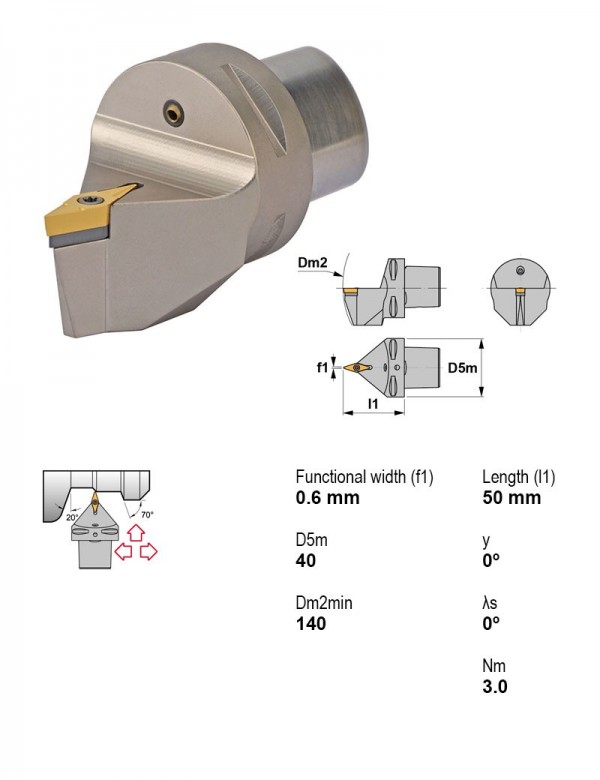

Державка токарная Ø40 мм, 72°30'
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 72°30' |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Нейтральное |
| Диаметр хвостовика | 40 |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — профилирование — 221 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC40-SVJBL27050-16 | 93° | Центральный винт | PSC | Есть | Левое | Положительный | V — ромбическая 35° | 40 | |
| PSC40-SVJBR27050-16 | 93° | Центральный винт | PSC | Есть | Правое | Положительный | V — ромбическая 35° | 40 | |
| PSC40-SVJCL27050-11 | 93° | Центральный винт | PSC | Есть | Левое | Положительный | V — ромбическая 35° | 40 | |
| PSC40-SVJCL27050-16 | 93° | Центральный винт | PSC | Есть | Левое | Положительный | V — ромбическая 35° | 40 | |
| PSC40-SVJCR27050-11 | 93° | Центральный винт | PSC | Есть | Правое | Положительный | V — ромбическая 35° | 40 | |
| PSC40-SVJCR27050-16 | 93° | Центральный винт | PSC | Есть | Правое | Положительный | V — ромбическая 35° | 40 | |
| PSC40-SVVBN00050-16 | 72°30' | Центральный винт | PSC | Есть | Нейтральное | Положительный | V — ромбическая 35° | 40 | Текущая |
| PSC40-SVVCN00050-11 | 72°30' | Центральный винт | PSC | Есть | Нейтральное | Положительный | V — ромбическая 35° | 40 | |
| PSC40-SVVCN00050-16 | 72°30' | Центральный винт | PSC | Есть | Нейтральное | Положительный | V — ромбическая 35° | 40 | |
| PSC50-DDHNL35060-15 | 107°30' | Прижим за лунку | PSC | Есть | Левое | Отрицательный | D — ромбическая 55° | 50 | |
| PSC50-DDHNR35060-15 | 107°30' | Прижим за лунку | PSC | Есть | Правое | Отрицательный | D — ромбическая 55° | 50 | |
| PSC50-DDJNL35060-11 | 93° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | D — ромбическая 55° | 50 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-SVVBN00050-16.
Пластины токарные по ISO 18322
- VBMT160404TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15
- VBMT160408TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
