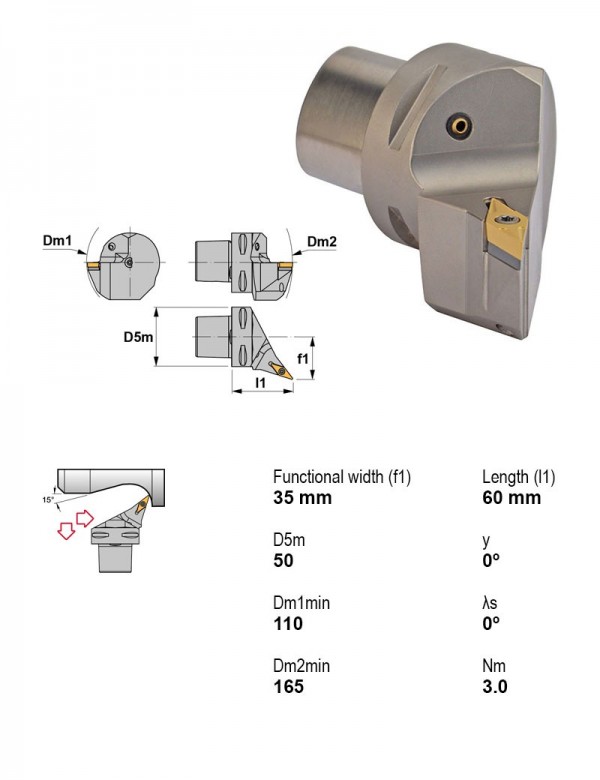

Canela · Державки токарные — центральный винт, пластина V (ромбическая 35°) · арт. PSC50-SVHBL35060-16
Державка токарная Ø50 мм, 107°30', левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 107°30' |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина V (ромбическая 35°) — 135 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Применение | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC40-SVJCL27050-16 | 93° | PSC | Есть | Левое | Профилирование | 9.52 | — | |
| PSC40-SVJCR27050-11 | 93° | PSC | Есть | Правое | Профилирование | 6.35 | — | |
| PSC40-SVJCR27050-16 | 93° | PSC | Есть | Правое | Профилирование | 9.52 | — | |
| PSC40-SVVBN00050-16 | 72°30' | PSC | Есть | Нейтральное | Профилирование | 9.52 | — | |
| PSC40-SVVCN00050-11 | 72°30' | PSC | Есть | Нейтральное | Профилирование | 6.35 | — | |
| PSC40-SVVCN00050-16 | 72°30' | PSC | Есть | Нейтральное | Профилирование | 9.52 | — | |
| PSC50-SVHBL35060-16 | 107°30' | PSC | Есть | Левое | Профилирование | 9.52 | — | Текущая |
| PSC50-SVHBR35060-16 | 107°30' | PSC | Есть | Правое | Профилирование | 9.52 | — | |
| PSC50-SVHCL35060-11 | 107°30' | PSC | Есть | Левое | Профилирование | 6.35 | — | |
| PSC50-SVHCL35060-16 | 107°30' | PSC | Есть | Левое | Профилирование | 9.52 | — | |
| PSC50-SVHCR35060-11 | 107°30' | PSC | Есть | Правое | Профилирование | 6.35 | — | |
| PSC50-SVHCR35060-16 | 107°30' | PSC | Есть | Правое | Профилирование | 9.52 | — |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-SVHBL35060-16.
Пластины токарные по ISO 18322
- VBMT160404TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный
- VBMT160408TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный
Винты для пластин1
- 1335Винт Torx M3,5×0,6 1335
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 3718Пластина опорная ромбическая 35° 3718
Документы по позиции
Для этой позиции документы пока не привязаны.
