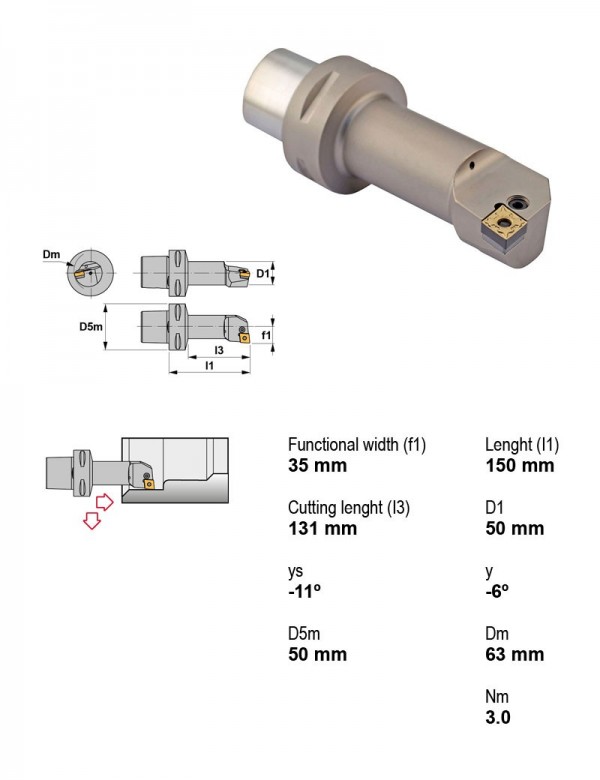

Canela · Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) · арт. PSC50-PCLNL35150-16
Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 15.88 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) — 119 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| PSC40-PCLNR27120-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 40 | 12.7 | |
| PSC50-PCLNL13080-09 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 50 | 9.52 | |
| PSC50-PCLNL17090-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-PCLNL22110-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-PCLNL27140-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-PCLNL35100-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-PCLNL35150-16 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Левое | 50 | 15.88 | Текущая |
| PSC50-PCLNR13080-09 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 50 | 9.52 | |
| PSC50-PCLNR17090-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 50 | 12.7 | |
| PSC50-PCLNR22110-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 50 | 12.7 | |
| PSC50-PCLNR27140-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 50 | 12.7 | |
| PSC50-PCLNR35100-12 | внутреннее торцевание, внутреннее точение | 95° | PSC | Есть | Правое | 50 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 41 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-PCLNL35150-16.
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 1,2
Винты для пластин1
- 4115Штифт стопорный 4115
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Запчасти к инструменту1
- 3616Пластина опорная ромбическая 80° 3616
Оправки расточные1
- PSC40-SVQCL27080-16Оправка расточная Ø40 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 9,52 мм
Пластины расточные для малых отверстий1
- LS16.1897.02TL20Пластина расточная S16.1897.02, R 0,2 мм, отверстие от Ø15,5 мм, левая, сплав TL20
Подходит к позициям
У этих позиций PSC50-PCLNL35150-16 указан производителем как подходящий.
Державки токарные по ISO 560827
- PSBNL2525M15Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSBNL3232P15Державка токарная, 32X32, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSBNR2525M15Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSBNR3232P15Державка токарная, 32X32, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSC40-PSDNN00050-15Державка токарная Ø40 мм, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC50-PSDNN00060-15Державка токарная Ø50 мм, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC50-PSKNL35060-15Державка токарная Ø50 мм, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSC50-PSKNR35060-15Державка токарная Ø50 мм, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSC50-PSRNL27060-15Державка токарная Ø50 мм, 75°, левое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSC50-PSRNR27060-15Державка токарная Ø50 мм, 75°, правое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSC63-PSDNN00065-15Державка токарная Ø63 мм, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC63-PSKNL45065-15Державка токарная Ø63 мм, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
- PSC63-PSKNR45065-15Державка токарная Ø63 мм, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
- PSC63-PSRNL35065-15Державка токарная Ø63 мм, 75°, левое, Применение Точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
- PSC63-PSRNR35065-15Державка токарная Ø63 мм, 75°, правое, Применение Точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
- PSC63-PSSNL45054-15Державка токарная Ø63 мм, 45°, левое, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC63-PSSNR45052-19Державка токарная Ø63 мм, 45°, правое, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PSKNL2525M15Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSKNL3232P15Державка токарная, 32X32, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSKNR2525M15Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSKNR3232P15Державка токарная, 32X32, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSSNL2525M15Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSSNL3225P15Державка токарная, 32X25, 45°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSSNL3232P15Державка токарная, 32X32, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSSNR2525M15Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSSNR3225P15Державка токарная, 32X25, 45°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSSNR3232P15Державка токарная, 32X32, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Оправки расточные5
- PSKNL25CA-15Оправка расточная, 75°, левое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSKNR25CA-15Оправка расточная, 75°, правое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- S40V-PSKNL15Оправка расточная Ø40 мм, 75°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S40V-PSKNR15Оправка расточная Ø40 мм, 75°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S50W-PSKNR15Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Адаптеры с хвостовиком по DIN 20801
- 10.302.40.25Оправка для концевых фрез с лыской Weldon короткая DIN 2080 / K ISO 40 Ø25
Адаптеры с хвостовиком по JIS B 6339 (BT MAS)1
- 23.302.40.25Оправка для концевых фрез с лыской Weldon короткая JIS B 6339-BT / 40 Ø25, Вес 0,89 кг
