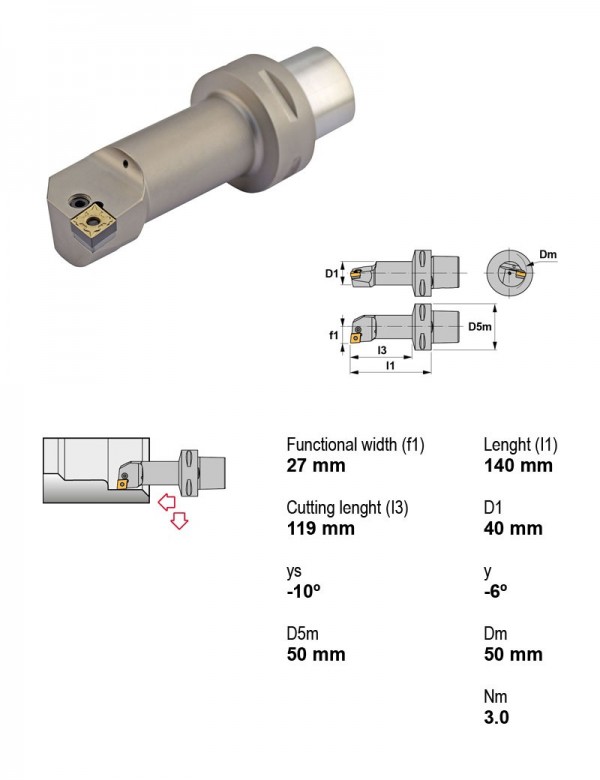

Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Canela · Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) · арт. PSC50-PCLNR27140-12

Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане95°
Крепление пластиныРычажный зажим
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Направление резанияПравое
Диаметр хвостовика50 мм
Под пластину, I.C.12.7 мм
Задний уголОтрицательный
Форма пластиныC — ромбическая 80°

Другие типоразмеры серии

Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) — 119 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулПрименениеГлавный угол в планеПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммВ список
PSC50-PCLNL27140-12внутреннее торцевание, внутреннее точение95°PSCЕстьЛевое5012.7
PSC50-PCLNL35100-12внутреннее торцевание, внутреннее точение95°PSCЕстьЛевое5012.7
PSC50-PCLNL35150-16внутреннее торцевание, внутреннее точение95°PSCЕстьЛевое5015.88
PSC50-PCLNR13080-09внутреннее торцевание, внутреннее точение95°PSCЕстьПравое509.52
PSC50-PCLNR17090-12внутреннее торцевание, внутреннее точение95°PSCЕстьПравое5012.7
PSC50-PCLNR22110-12внутреннее торцевание, внутреннее точение95°PSCЕстьПравое5012.7
PSC50-PCLNR27140-12внутреннее торцевание, внутреннее точение95°PSCЕстьПравое5012.7Текущая
PSC50-PCLNR35100-12внутреннее торцевание, внутреннее точение95°PSCЕстьПравое5012.7
PSC50-PCLNR35150-16внутреннее торцевание, внутреннее точение95°PSCЕстьПравое5015.88
PSC63-PCLNL17100-12внутреннее торцевание, внутреннее точение95°PSCЕстьЛевое6312.7
PSC63-PCLNL22110-12внутреннее торцевание, внутреннее точение95°PSCЕстьЛевое6312.7
PSC63-PCLNL27140-16внутреннее торцевание, внутреннее точение95°PSCЕстьЛевое6315.88
Показать ещё · всего в серии 119

Совместимость

Связанные позиции по данным производителя — 32 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC50-PCLNR27140-12.

Пластины токарные по ISO 183226

  • CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
  • CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,4
  • CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,8
  • CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,4
  • CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
  • CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,4
  • CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4, Вид обработки Чистовая
  • CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
  • CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,4
  • CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,4
  • CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,8
  • CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
  • CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
  • CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
  • CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,8
  • CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
  • CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая
  • CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
  • CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
  • CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
  • CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
  • CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,8
  • CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
  • CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
  • CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
  • CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, Вид обработки Получистовая, черновая

Оправки расточные2

  • PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
  • PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм

Фрезы концевые монолитные2

  • 6023612Фреза монолитная Ø12 мм, 2 зуб., хвостовик Ø12 мм, Угол спирали 35-38°, Длина режущей части 50 мм, Длина 100 мм, Тип монолита Высокопроизводительный
  • 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм, Длина 81 мм

Державки резьбовые токарные1

  • PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть

Пластины резьбовые токарные1

  • LS16.0815.01TL20Пластина резьбовая S16.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø16 мм, левая, сплав TL20

Документы по позиции

Для этой позиции документы пока не привязаны.
