Canela · Державки токарные — рычажный зажим, пластина S (квадратная 90°) · арт. PSC50-PSDNN00060-12

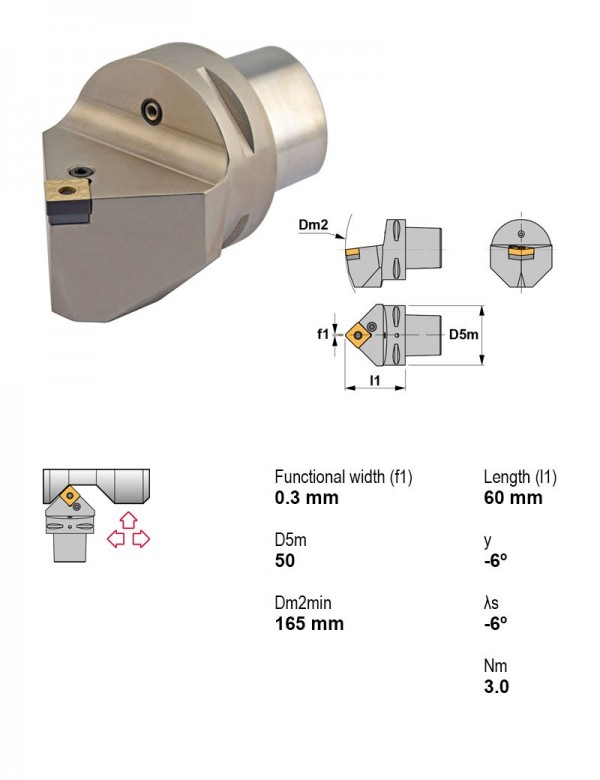

Державка токарная Ø50 мм, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Нейтральное |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина S (квадратная 90°) — 148 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC40-PSKNL27050-12 | внутреннее торцевание, точение | 75° | PSC | Есть | Левое | 12.7 | — | |
| PSC40-PSKNR27050-12 | внутреннее торцевание, точение | 75° | PSC | Есть | Правое | 12.7 | — | |
| PSC40-PSRNL22050-12 | Точение | 75° | PSC | Есть | Левое | 12.7 | — | |
| PSC40-PSRNR22050-12 | Точение | 75° | PSC | Есть | Правое | 12.7 | — | |
| PSC40-PSSNL27042-12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Левое | 12.7 | — | |
| PSC40-PSSNR27042-12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Правое | 12.7 | — | |
| PSC50-PSDNN00060-12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Нейтральное | 12.7 | — | Текущая |
| PSC50-PSDNN00060-15 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Нейтральное | 15.88 | — | |
| PSC50-PSDNN00060-19 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Нейтральное | 19.05 | — | |
| PSC50-PSKNL35060-12 | внутреннее торцевание, точение | 75° | PSC | Есть | Левое | 12.7 | — | |
| PSC50-PSKNL35060-15 | внутреннее торцевание, точение | 75° | PSC | Есть | Левое | 15.88 | — | |
| PSC50-PSKNL35060-19 | внутреннее торцевание, точение | 75° | PSC | Есть | Левое | 19.05 | — |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-PSDNN00060-12.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Оправки расточные2
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Пластины резьбовые токарные1
- LS16.0815.01TL20Пластина резьбовая S16.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø16 мм, левая, сплав TL20
Документы по позиции
Для этой позиции документы пока не привязаны.
