Canela · Державки токарные — внутреннее торцевание, точение · арт. PSC50-PSKNL35060-12

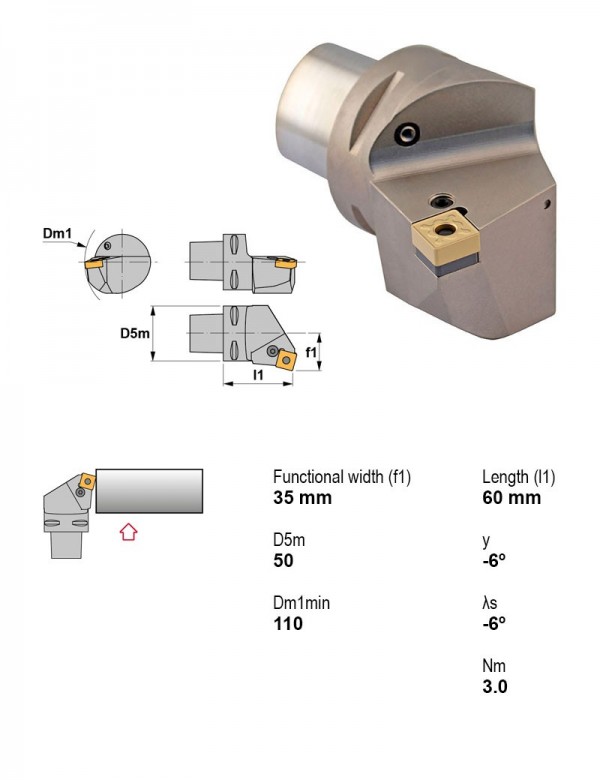

Державка токарная Ø50 мм, 75°, левое
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, точение — 310 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC40-STGCR27050-11 | 90° | Центральный винт | PSC | Есть | Правое | Положительный | T — треугольная 60° | — | |
| PSC40-STGCR27050-16 | 90° | Центральный винт | PSC | Есть | Правое | Положительный | T — треугольная 60° | — | |
| PSC40-STJCL27050-11 | 93° | Центральный винт | PSC | Есть | Левое | Положительный | T — треугольная 60° | — | |
| PSC40-STJCL27050-16 | 93° | Центральный винт | PSC | Есть | Левое | Положительный | T — треугольная 60° | — | |
| PSC40-STJCR27050-11 | 93° | Центральный винт | PSC | Есть | Правое | Положительный | T — треугольная 60° | — | |
| PSC40-STJCR27050-16 | 93° | Центральный винт | PSC | Есть | Правое | Положительный | T — треугольная 60° | — | |
| PSC50-PSKNL35060-12 | 75° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | Текущая |
| PSC50-PSKNL35060-15 | 75° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC50-PSKNL35060-19 | 75° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC50-PSKNR35060-12 | 75° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC50-PSKNR35060-15 | 75° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC50-PSKNR35060-19 | 75° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-PSKNL35060-12.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Оправки расточные2
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Пластины канавочные и отрезные1
- LS16.0815.01TL20Пластина отрезная, прямоугольная 90°, IC 11,0 мм, сплав TL20
Документы по позиции
Для этой позиции технический лист пока не привязан.
