Canela · Державки токарные — рычажный зажим, пластина S (квадратная 90°) · арт. PSC50-PSKNR35060-15

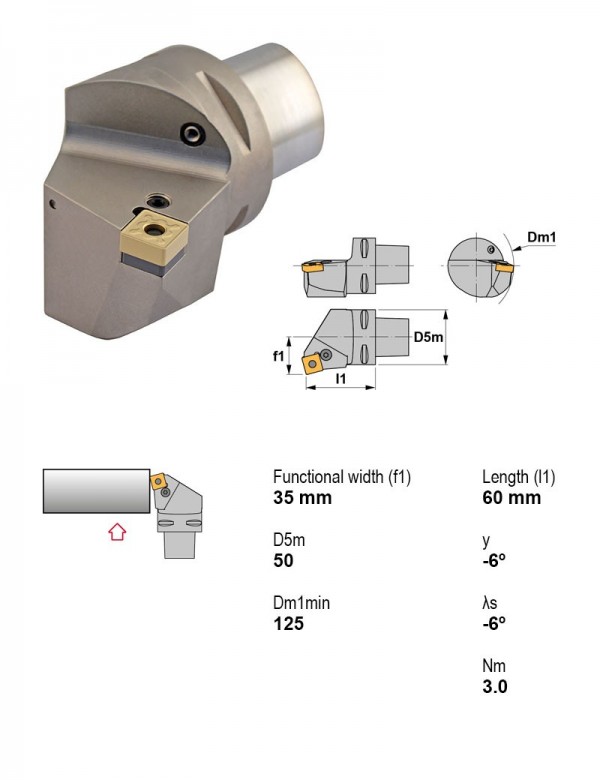

Державка токарная Ø50 мм, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 15.88 мм |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина S (квадратная 90°) — 148 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC50-PSDNN00060-15 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Нейтральное | 15.88 | — | |
| PSC50-PSDNN00060-19 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Нейтральное | 19.05 | — | |
| PSC50-PSKNL35060-12 | внутреннее торцевание, точение | 75° | PSC | Есть | Левое | 12.7 | — | |
| PSC50-PSKNL35060-15 | внутреннее торцевание, точение | 75° | PSC | Есть | Левое | 15.88 | — | |
| PSC50-PSKNL35060-19 | внутреннее торцевание, точение | 75° | PSC | Есть | Левое | 19.05 | — | |
| PSC50-PSKNR35060-12 | внутреннее торцевание, точение | 75° | PSC | Есть | Правое | 12.7 | — | |
| PSC50-PSKNR35060-15 | внутреннее торцевание, точение | 75° | PSC | Есть | Правое | 15.88 | — | Текущая |
| PSC50-PSKNR35060-19 | внутреннее торцевание, точение | 75° | PSC | Есть | Правое | 19.05 | — | |
| PSC50-PSRNL27060-12 | Точение | 75° | PSC | Есть | Левое | 12.7 | — | |
| PSC50-PSRNL27060-15 | Точение | 75° | PSC | Есть | Левое | 15.88 | — | |
| PSC50-PSRNL27060-19 | Точение | 75° | PSC | Есть | Левое | 19.05 | — | |
| PSC50-PSRNR27060-12 | Точение | 75° | PSC | Есть | Правое | 12.7 | — |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-PSKNR35060-15.
Оправки расточные2
- PSC40-SVQCL27080-16Оправка расточная Ø40 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC50-PCLNL35150-16Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Винты для пластин1
- 4115Штифт стопорный 4115
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Пластины расточные для малых отверстий1
- LS16.1897.02TL20Пластина расточная S16.1897.02, R 0,2 мм, отверстие от Ø15,5 мм, левая, сплав TL20
Пластины токарные по ISO 18321
- SNMG150612RC-TN30Пластина токарная, квадратная 90°, IC 15,88 мм, сплав TN30
Документы по позиции
Для этой позиции документы пока не привязаны.
