Canela · Пластины токарные — форма S (квадратная 90°) · арт. SNMG150612RC-TN30

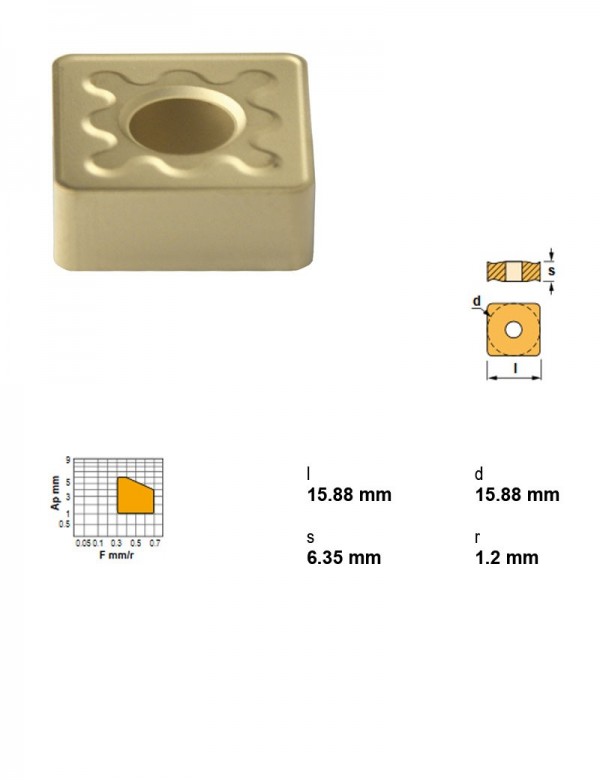

Пластина токарная, квадратная 90°, IC 15,88 мм, сплав TN30
| Применение | Точение |
|---|---|
| Радиус при вершине | 1.2 |
| Характер резания | Прерывистое |
| Марка сплава | TN30 |
| I.C. | 15,88 мм |
| Вид обработки | Получистовая, черновая |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
| Толщина пластины | 6,35 мм |
Другие типоразмеры серии
Пластины токарные — форма S (квадратная 90°) — 60 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | I.C., мм | Радиус при вершине | Применение | Группа материалов | Задний угол | Толщина пластины, мм | В список |
|---|---|---|---|---|---|---|---|---|
| SNMG120404FMC-TN15 | TN15 | 12,7 | 0.4 | Точение | Сталь | Отрицательный | 4,76 | |
| SNMG120408KC-TK15 | TK15 | 12,7 | 0.8 | Точение | Чугун | Отрицательный | 4,76 | |
| SNMG120408MHC-TN20 | TN20 | 12,7 | 0.8 | Точение | Сталь | Отрицательный | 4,76 | |
| SNMG120408MHC-TN30 | TN30 | 12,7 | 0.8 | Точение | Сталь | Отрицательный | 4,76 | |
| SNMG120408TC-TS20 | TS20 | 12,7 | 0.8 | Точение | Жаропрочные сплавы и титан | Отрицательный | 4,76 | |
| SNMG120412RC-TN30 | TN30 | 12,7 | 1.2 | Точение | Сталь | Отрицательный | 4,76 | |
| SNMG150612RC-TN30 | TN30 | 15,88 | 1.2 | Точение | Сталь | Отрицательный | 6,35 | Текущая |
| SNMG190616RC-TN30 | TN30 | 19,05 | 1.6 | Точение | Сталь | Отрицательный | 6,35 | |
| SNMM190616TN30 | TN30 | 19,05 | 1.6 | Точение | Сталь | Отрицательный | 6,35 | |
| SNMM250724TN30 | TN30 | 25,4 | 2.4 | Точение | Сталь | Отрицательный | 7,94 | |
| SPMR090308TN20 | TN20 | 9,52 | 0.8 | Точение | Сталь | Положительный | 3,18 | |
| SPMR120304TN15 | TN15 | 12,7 | 0.4 | Точение | Сталь | Положительный | 3,18 |
Совместимость
Связанные позиции по данным производителя — 50 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций SNMG150612RC-TN30 указан производителем как подходящий.
Державки токарные по ISO 560845
- DSSNL2525M15-NДержавка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DSSNL3232P15-NДержавка токарная, 32X32, 45°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DSSNR2525M15-NДержавка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DSSNR3232P15-NДержавка токарная, 32X32, 45°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- PSBNL2525M15Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSBNL3232P15Державка токарная, 32X32, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSBNR2525M15Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSBNR3232P15Державка токарная, 32X32, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSC40-PSDNN00050-15Державка токарная Ø40 мм, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC50-DSDNN00060-15Державка токарная Ø50 мм, 45°, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC50-DSKNL35060-15Державка токарная Ø50 мм, 75°, левое, Применение Внутреннее торцевание, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- PSC50-DSKNR35060-15Державка токарная Ø50 мм, 75°, правое, Применение Внутреннее торцевание, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- PSC50-DSRNL27060-15Державка токарная Ø50 мм, 75°, левое, Применение Точение, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- PSC50-DSRNR27060-15Державка токарная Ø50 мм, 75°, правое, Применение Точение, Крепление пластины Прижим за лунку, Задний угол Отрицательный
- PSC50-DSSNL35050-15Державка токарная Ø50 мм, 45°, левое, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC50-DSSNR35050-15Державка токарная Ø50 мм, 45°, правое, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC50-PSDNN00060-15Державка токарная Ø50 мм, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC50-PSKNL35060-15Державка токарная Ø50 мм, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSC50-PSKNR35060-15Державка токарная Ø50 мм, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSC50-PSRNL27060-15Державка токарная Ø50 мм, 75°, левое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSC50-PSRNR27060-15Державка токарная Ø50 мм, 75°, правое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSC63-DSDNN00065-15Державка токарная Ø63 мм, 45°, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC63-DSKNL45065-15Державка токарная Ø63 мм, 75°, левое, Применение Внутреннее торцевание, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм
- PSC63-DSKNR45065-15Державка токарная Ø63 мм, 75°, правое, Применение Внутреннее торцевание, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм
- PSC63-DSRNL35065-15Державка токарная Ø63 мм, 75°, левое, Применение Точение, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм
- PSC63-DSRNR35065-15Державка токарная Ø63 мм, 75°, правое, Применение Точение, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм
- PSC63-DSSNL45054-15Державка токарная Ø63 мм, 45°, левое, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC63-DSSNR45054-15Державка токарная Ø63 мм, 45°, правое, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC63-PSDNN00065-15Державка токарная Ø63 мм, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC63-PSKNL45065-15Державка токарная Ø63 мм, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
- PSC63-PSKNR45065-15Державка токарная Ø63 мм, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
- PSC63-PSRNL35065-15Державка токарная Ø63 мм, 75°, левое, Применение Точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
- PSC63-PSRNR35065-15Державка токарная Ø63 мм, 75°, правое, Применение Точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм
- PSC63-PSSNL45054-15Державка токарная Ø63 мм, 45°, левое, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSC63-PSSNR45052-19Державка токарная Ø63 мм, 45°, правое, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PSKNL2525M15Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSKNL3232P15Державка токарная, 32X32, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSKNR2525M15Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
- PSKNR3232P15Державка токарная, 32X32, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSSNL2525M15Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Показаны первые 40 из 45. Остальные — в разделе Державки токарные по ISO 5608.
Оправки расточные5
- PSKNL25CA-15Оправка расточная, 75°, левое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSKNR25CA-15Оправка расточная, 75°, правое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- S40V-PSKNL15Оправка расточная Ø40 мм, 75°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S40V-PSKNR15Оправка расточная Ø40 мм, 75°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S50W-PSKNR15Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
