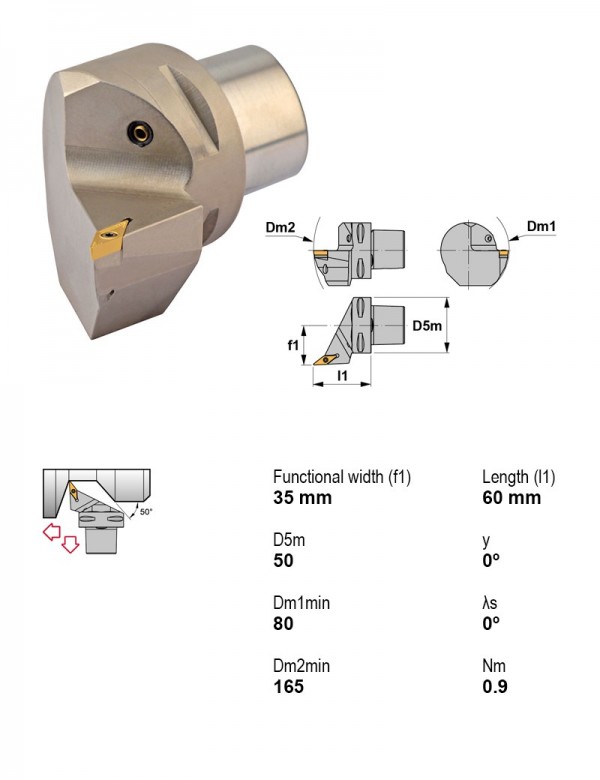

Canela · Державки токарные — центральный винт, пластина V (ромбическая 35°) · арт. PSC50-SVJCR35060-11
Державка токарная Ø50 мм, 93°, правое, Длина корпуса 60 мм, Под пластину, I.C. 6,35 мм, Задний угол Положительный
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 93° |
| Диаметр корпуса | 35 мм |
| Длина корпуса | 60 мм |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 6.35 мм |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина V (ромбическая 35°) — 135 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Применение | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|
| PSC50-SVHCR35060-11 | 107°30' | Есть | Правое | Профилирование | 6.35 | — | |
| PSC50-SVHCR35060-16 | 107°30' | Есть | Правое | Профилирование | 9.52 | — | |
| PSC50-SVJBL35060-16 | 93° | Есть | Левое | Профилирование | 9.52 | — | |
| PSC50-SVJBR35060-16 | 93° | Есть | Правое | Профилирование | 9.52 | — | |
| PSC50-SVJCL35060-11 | 93° | Есть | Левое | Профилирование | 6.35 | — | |
| PSC50-SVJCL35060-16 | 93° | Есть | Левое | Профилирование | 9.52 | — | |
| PSC50-SVJCR35060-11 | 93° | Есть | Правое | Профилирование | 6.35 | — | Текущая |
| PSC50-SVJCR35060-16 | 93° | Есть | Правое | Профилирование | 9.52 | — | |
| PSC50-SVVBN00060-16 | 72°30' | Есть | Нейтральное | Профилирование | 9.52 | — | |
| PSC50-SVVCN00060-16 | 72°30' | Есть | Нейтральное | Профилирование | 9.52 | — | |
| PSC63-SVHBL45065-16 | 107°30' | Есть | Левое | Профилирование | 9.52 | — | |
| PSC63-SVHBR45065-16 | 107°30' | Есть | Правое | Профилирование | 9.52 | — |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-SVJCR35060-11.
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое, Длина корпуса 70 мм, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
Пластины токарные по ISO 18321
- VCMT110304TN15Пластина токарная, ромбическая 35°, IC 6,35 мм, сплав TN15
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
