Canela · Державки токарные — профилирование · арт. PSC50-SVHCR35060-16

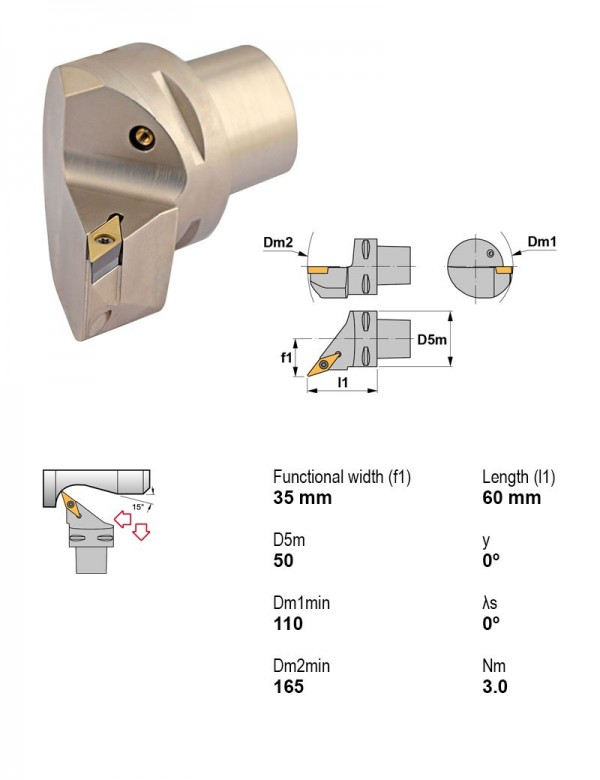

Державка токарная Ø50 мм, 107°30', правое
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 107°30' |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — профилирование — 221 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC50-SRSCR35060-20 | 45° | Центральный винт | PSC | Есть | Правое | Положительный | R — круглая | 50 | |
| PSC50-SVHBL35060-16 | 107°30' | Центральный винт | PSC | Есть | Левое | Положительный | V — ромбическая 35° | 50 | |
| PSC50-SVHBR35060-16 | 107°30' | Центральный винт | PSC | Есть | Правое | Положительный | V — ромбическая 35° | 50 | |
| PSC50-SVHCL35060-11 | 107°30' | Центральный винт | PSC | Есть | Левое | Положительный | V — ромбическая 35° | 50 | |
| PSC50-SVHCL35060-16 | 107°30' | Центральный винт | PSC | Есть | Левое | Положительный | V — ромбическая 35° | 50 | |
| PSC50-SVHCR35060-11 | 107°30' | Центральный винт | PSC | Есть | Правое | Положительный | V — ромбическая 35° | 50 | |
| PSC50-SVHCR35060-16 | 107°30' | Центральный винт | PSC | Есть | Правое | Положительный | V — ромбическая 35° | 50 | Текущая |
| PSC50-SVJBL35060-16 | 93° | Центральный винт | PSC | Есть | Левое | Положительный | V — ромбическая 35° | 50 | |
| PSC50-SVJBR35060-16 | 93° | Центральный винт | PSC | Есть | Правое | Положительный | V — ромбическая 35° | 50 | |
| PSC50-SVJCL35060-11 | 93° | Центральный винт | PSC | Есть | Левое | Положительный | V — ромбическая 35° | 50 | |
| PSC50-SVJCL35060-16 | 93° | Центральный винт | PSC | Есть | Левое | Положительный | V — ромбическая 35° | 50 | |
| PSC50-SVJCR35060-11 | 93° | Центральный винт | PSC | Есть | Правое | Положительный | V — ромбическая 35° | 50 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-SVHCR35060-16.
Пластины фрезерные3
- VCGT160404-ALKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
- VCGT160404-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
- VCGT160412-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
