Canela · Пластины токарные — форма V (ромбическая 35°) · арт. VCMT110304TN15

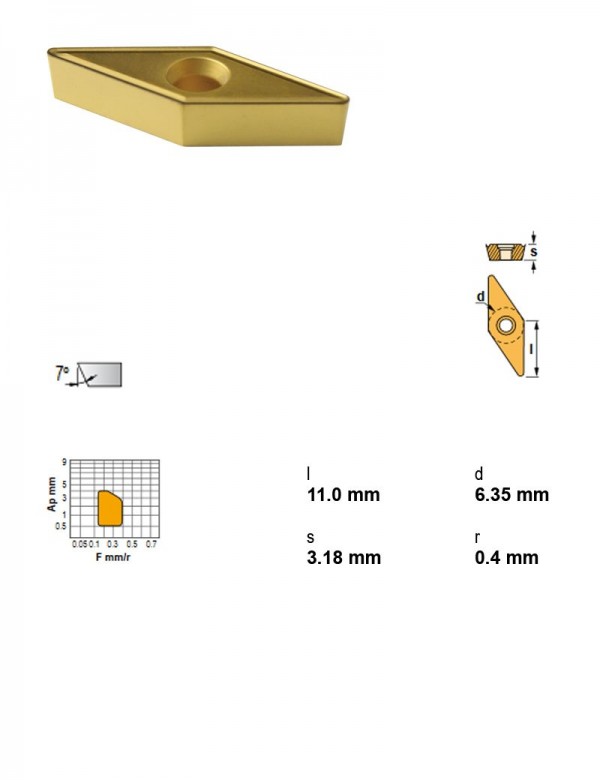

Пластина токарная, ромбическая 35°, IC 6,35 мм, сплав TN15
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.4 |
| Характер резания | Непрерывное, лёгкое прерывание |
| Марка сплава | TN15 |
| I.C. | 6,35 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
| Толщина пластины | 3,18 мм |
Другие типоразмеры серии
Пластины токарные — форма V (ромбическая 35°) — 15 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | Марка сплава | I.C., мм | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|
| VBMT160404TN15 | 0.4 | TN15 | 9,52 | Сталь | Положительный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| VBMT160408TN15 | 0.8 | TN15 | 9,52 | Сталь | Положительный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| VCMT110304TN15 | 0.4 | TN15 | 6,35 | Сталь | Положительный | 3,18 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | Текущая |
| VCMT130304TN15 | 0.4 | TN15 | 7,94 | Сталь | Положительный | 3,18 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| VCMT160404TN15 | 0.4 | TN15 | 9,52 | Сталь | Положительный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| VCMT160404TN35 | 0.4 | TN35 | 9,52 | Нержавеющая сталь | Положительный | 4,76 | Прерывистое | Чистовая, получистовая | |
| VCMT160408TN20 | 0.8 | TN20 | 9,52 | Сталь | Положительный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| VCMT160408TN35 | 0.8 | TN35 | 9,52 | Нержавеющая сталь | Положительный | 4,76 | Прерывистое | Чистовая, получистовая | |
| VNGA160404CC7 | 0.4 | CC7 | 9,52 | Сталь | Отрицательный | 4,76 | — | — | |
| VNGA160408CC7 | 0.8 | CC7 | 9,52 | Сталь | Отрицательный | 4,76 | — | — | |
| VNGA160412CC7 | 1.2 | CC7 | 9,52 | Сталь | Отрицательный | 4,76 | — | — | |
| VNGP160404TS15 | 0.4 | TS15 | 9,52 | Нержавеющая сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая |
Совместимость
Связанные позиции по данным производителя — 73 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций VCMT110304TN15 указан производителем как подходящий.
Державки токарные по ISO 560845
- PSC32-SVHCL22040-11Державка токарная Ø32 мм, 107°30', левое
- PSC32-SVHCR22040-11Державка токарная Ø32 мм, 107°30', правое
- PSC32-SVJCL22040-11Державка токарная Ø32 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC32-SVJCR22040-11Державка токарная Ø32 мм, 93°, правое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC32-SVVCN00040-11Державка токарная Ø32 мм, 72°30'
- PSC40-SVHCL27050-11Державка токарная Ø40 мм, 107°30', левое, Крепление пластины Центральный винт, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC40-SVHCR27050-11Державка токарная Ø40 мм, 107°30', правое, Крепление пластины Центральный винт, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC40-SVJCL27050-11Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC40-SVJCR27050-11Державка токарная Ø40 мм, 93°, правое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC40-SVVCN00050-11Державка токарная Ø40 мм, 72°30', Крепление пластины Центральный винт, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC50-SVHCL35060-11Державка токарная Ø50 мм, 107°30', левое, Крепление пластины Центральный винт, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC50-SVHCR35060-11Державка токарная Ø50 мм, 107°30', правое, Крепление пластины Центральный винт, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC50-SVJCL35060-11Державка токарная Ø50 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC50-SVJCR35060-11Державка токарная Ø50 мм, 93°, правое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SVACL0808M11Державка токарная, 8X8, 90°, левое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Форма пластины V — ромбическая 35°
- SVACL1010M11Державка токарная, 10X10, 90°, левое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Форма пластины V — ромбическая 35°
- SVACL1212M11Державка токарная, 12X12, 90°, левое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Форма пластины V — ромбическая 35°
- SVACL1616M11Державка токарная, 16X16, 90°, левое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SVACR0808M11Державка токарная, 8X8, 90°, правое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Форма пластины V — ромбическая 35°
- SVACR1010M11Державка токарная, 10X10, 90°, правое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Форма пластины V — ромбическая 35°
- SVACR1212M11Державка токарная, 12X12, 90°, правое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Форма пластины V — ромбическая 35°
- SVACR1616M11Державка токарная, 16X16, 90°, правое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SVJCL0808M11Державка токарная, 8X8, 93°, левое, Применение Профилирование, Под пластину, I.C. 6,35 мм
- SVJCL1010M11Державка токарная, 10X10, 93°, левое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Форма пластины V — ромбическая 35°
- SVJCL1212F11Державка токарная, 12X12, 93°, левое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Форма пластины V — ромбическая 35°
- SVJCL1212M11Державка токарная, 12X12, 93°, левое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Форма пластины V — ромбическая 35°
- SVJCL1616H11Державка токарная, 16X16, 93°, левое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SVJCL1616M11Державка токарная, 16X16, 93°, левое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SVJCL2020K11-AДержавка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- SVJCL2525M11Державка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SVJCR0808M11Державка токарная, 8X8, 93°, правое, Применение Профилирование, Под пластину, I.C. 6,35 мм
- SVJCR1010M11Державка токарная, 10X10, 93°, правое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Форма пластины V — ромбическая 35°
- SVJCR1212F11Державка токарная, 12X12, 93°, правое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Форма пластины V — ромбическая 35°
- SVJCR1212M11Державка токарная, 12X12, 93°, правое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Форма пластины V — ромбическая 35°
- SVJCR1616H11Державка токарная, 16X16, 93°, правое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SVJCR1616M11Державка токарная, 16X16, 93°, правое, Применение Профилирование, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SVJCR2020K11-AДержавка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- SVJCR2525M11Державка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SVVCN0808M11Державка токарная, 8X8, 72°30'
- SVVCN1010M11Державка токарная, 10X10, 72°30'
Показаны первые 40 из 45. Остальные — в разделе Державки токарные по ISO 5608.
Оправки расточные28
- A16M-SVJCL11Оправка расточная Ø16 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A16M-SVJCR11Оправка расточная Ø16 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A16M-SVQCL11Оправка расточная Ø16 мм, 107°30', левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A16M-SVQCR11Оправка расточная Ø16 мм, 107°30', правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A16M-SVUCL11Оправка расточная Ø16 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A16M-SVUCR11Оправка расточная Ø16 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A20Q-SVJCL11Оправка расточная Ø20 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- A20Q-SVJCR11Оправка расточная Ø20 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- A20Q-SVQCL11Оправка расточная Ø20 мм, 107°30', левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A20Q-SVQCR11Оправка расточная Ø20 мм, 107°30', правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A20Q-SVUCL11Оправка расточная Ø20 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- A20Q-SVUCR11Оправка расточная Ø20 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC32-SVQCL13070-11Оправка расточная Ø32 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 6,35 мм
- PSC32-SVQCL15080-11Оправка расточная Ø32 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 6,35 мм
- PSC32-SVQCR13070-11Оправка расточная Ø32 мм, 107°30', правое, Присоединение PSC, Под пластину, I.C. 6,35 мм
- PSC32-SVQCR15080-11Оправка расточная Ø32 мм, 107°30', правое, Присоединение PSC, Под пластину, I.C. 6,35 мм
- PSC40-SVQCL13070-11Оправка расточная Ø40 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 6,35 мм
- PSC40-SVQCL15080-11Оправка расточная Ø40 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 6,35 мм
- PSC40-SVQCR13070-11Оправка расточная Ø40 мм, 107°30', правое, Присоединение PSC, Под пластину, I.C. 6,35 мм
- PSC40-SVQCR15080-11Оправка расточная Ø40 мм, 107°30', правое, Присоединение PSC, Под пластину, I.C. 6,35 мм
- S16R-SVQCL11Оправка расточная Ø16 мм, 107°30', левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S16R-SVQCR11Оправка расточная Ø16 мм, 107°30', правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S16R-SVUCL11Оправка расточная Ø16 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S16R-SVUCR11Оправка расточная Ø16 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S20S-SVQCL11Оправка расточная Ø20 мм, 107°30', левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S20S-SVQCR11Оправка расточная Ø20 мм, 107°30', правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S20S-SVUCL11Оправка расточная Ø20 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- S20S-SVUCR11Оправка расточная Ø20 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм, Задний угол Положительный
Документы по позиции
Для этой позиции документы пока не привязаны.
