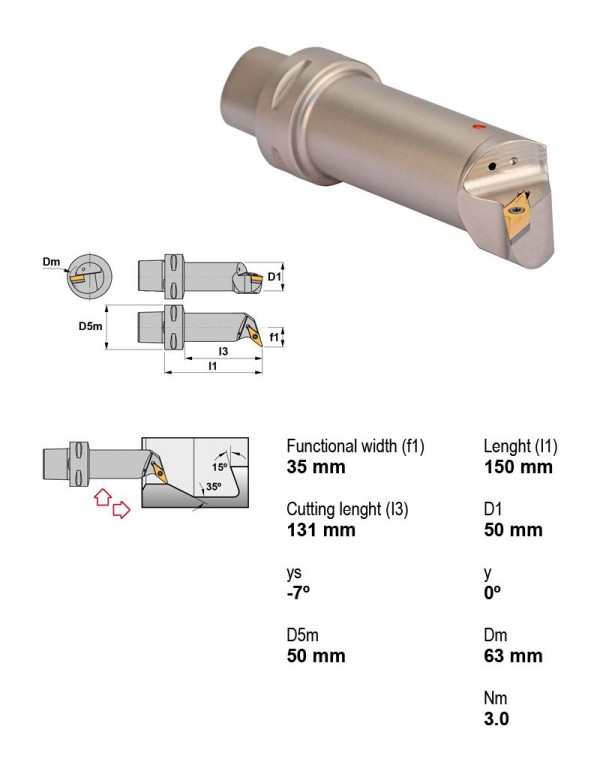

Canela · Оправки расточные — центральный винт, пластина V (ромбическая 35°) · арт. PSC50-SVQBL35150-16
Оправка расточная Ø50 мм, 107°30', левое, Диаметр корпуса 35 мм, Длина корпуса 150 мм
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 107°30' |
| Диаметр корпуса | 35 мм |
| Длина корпуса | 150 мм |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC50-SVQBL35150-16 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC50-SVQBL35150-16 →
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина V (ромбическая 35°) — 118 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC40-SVQCR27080-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Правое | 40 | 9.52 | 27 | 80 | |
| PSC40-SVQCR27120-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Правое | 40 | 9.52 | 27 | 120 | |
| PSC50-SVQBL18090-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Левое | 50 | 9.52 | 18 | 90 | |
| PSC50-SVQBL22110-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Левое | 50 | 9.52 | 22 | 110 | |
| PSC50-SVQBL27140-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Левое | 50 | 9.52 | 27 | 140 | |
| PSC50-SVQBL35100-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Левое | 50 | 9.52 | 35 | 100 | |
| PSC50-SVQBL35150-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Левое | 50 | 9.52 | 35 | 150 | Текущая |
| PSC50-SVQBR18090-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Правое | 50 | 9.52 | 18 | 90 | |
| PSC50-SVQBR22110-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Правое | 50 | 9.52 | 22 | 110 | |
| PSC50-SVQBR27140-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Правое | 50 | 9.52 | 27 | 140 | |
| PSC50-SVQBR35100-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Правое | 50 | 9.52 | 35 | 100 | |
| PSC50-SVQBR35150-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Правое | 50 | 9.52 | 35 | 150 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-SVQBL35150-16.
Пластины токарные по ISO 18322
- VBMT160404TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный
- VBMT160408TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный
Документы по позиции
Для этой позиции документы пока не привязаны.
