Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. PSC50-SVQBR35150-16

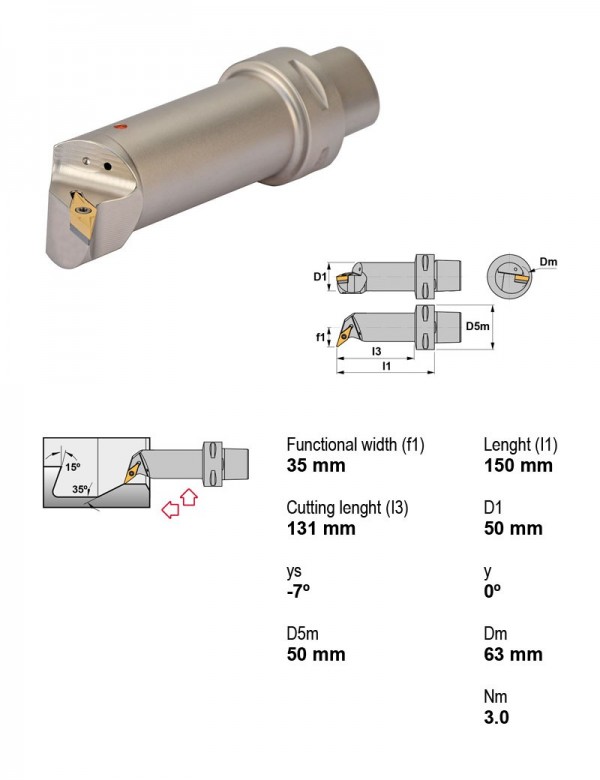

Оправка расточная Ø50 мм, 107°30', правое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 107°30' |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC50-SVQBL35100-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 50 | Положительный | V — ромбическая 35° | |
| PSC50-SVQBL35150-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 50 | Положительный | V — ромбическая 35° | |
| PSC50-SVQBR18090-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 50 | Положительный | V — ромбическая 35° | |
| PSC50-SVQBR22110-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 50 | Положительный | V — ромбическая 35° | |
| PSC50-SVQBR27140-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 50 | Положительный | V — ромбическая 35° | |
| PSC50-SVQBR35100-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 50 | Положительный | V — ромбическая 35° | |
| PSC50-SVQBR35150-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 50 | Положительный | V — ромбическая 35° | Текущая |
| PSC50-SVQCL18090-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 50 | Положительный | V — ромбическая 35° | |
| PSC50-SVQCL22110-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 50 | Положительный | V — ромбическая 35° | |
| PSC50-SVQCL27140-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 50 | Положительный | V — ромбическая 35° | |
| PSC50-SVQCL35100-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 50 | Положительный | V — ромбическая 35° | |
| PSC50-SVQCL35150-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 50 | Положительный | V — ромбическая 35° |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-SVQBR35150-16.
Пластины токарные по ISO 18322
- VBMT160404TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15
- VBMT160408TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
