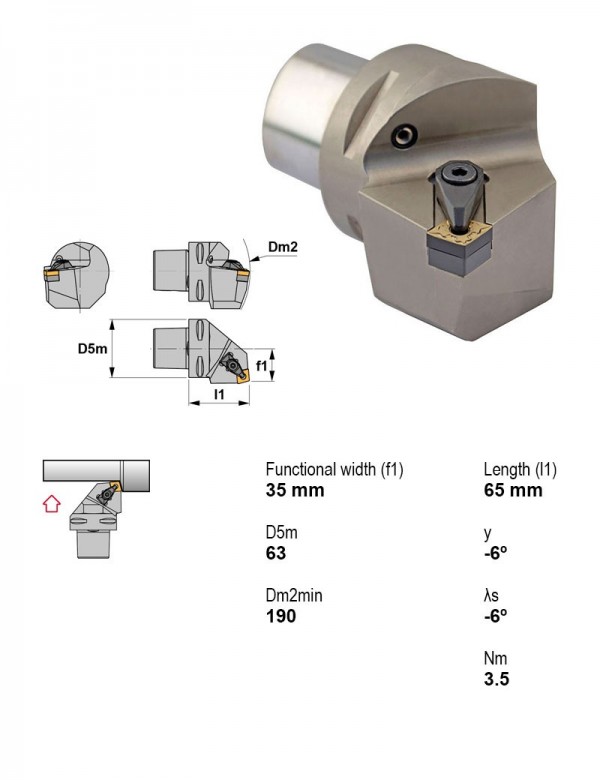

Canela · Державки токарные — прижим за лунку, пластина C (ромбическая 80°) · арт. PSC63-DCRNL35065-16
Державка токарная Ø63 мм, 75°, левое, Применение Точение, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 63 мм |
| Под пластину, I.C. | 15.88 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина C (ромбическая 80°) — 88 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Применение | Крепление пластины | Присоединение | Задний угол | Форма пластины | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PSC63-DCLNL45065-19 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 19.05 | |
| PSC63-DCLNR45065-12 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 12.7 | |
| PSC63-DCLNR45065-16 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 15.88 | |
| PSC63-DCLNR45065-19 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 19.05 | |
| PSC63-DCMNN00115-12 | 50° | Есть | Нейтральное | точение фаски, внутреннее торцевание, профилирование и др. | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 12.7 | |
| PSC63-DCRNL35065-12 | 75° | Есть | Левое | Точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 12.7 | |
| PSC63-DCRNL35065-16 | 75° | Есть | Левое | Точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 15.88 | Текущая |
| PSC63-DCRNL35065-19 | 75° | Есть | Левое | Точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 19.05 | |
| PSC63-DCRNR35065-12 | 75° | Есть | Правое | Точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 12.7 | |
| PSC63-DCRNR35065-16 | 75° | Есть | Правое | Точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 15.88 | |
| PSC63-DCRNR35065-19 | 75° | Есть | Правое | Точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 19.05 | |
| PSC80-DCKNL55080-19 | 75° | Есть | Левое | Внутреннее торцевание | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 80 | 19.05 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-DCRNL35065-16.
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 1,2
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
