Canela · Державки токарные — прижим за лунку, пластина C (ромбическая 80°) · арт. PSC63-DCMNN00115-12

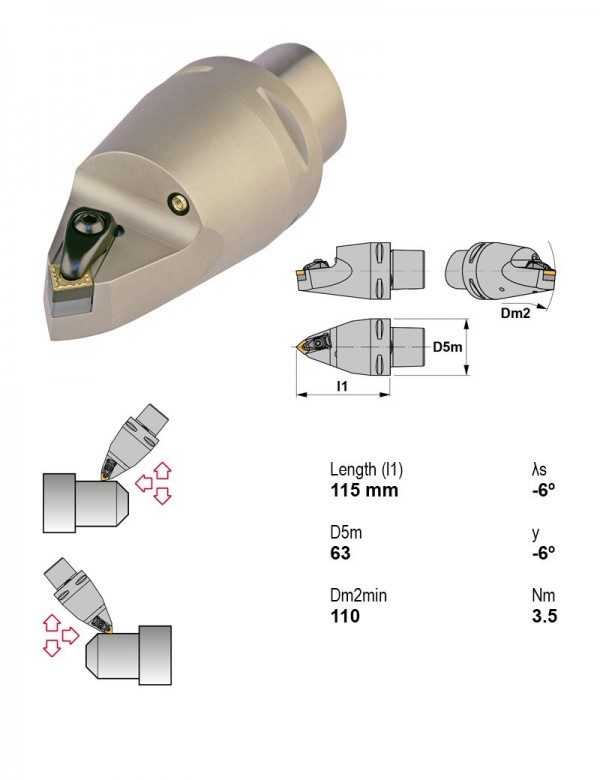

Державка токарная Ø63 мм, 50°
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 50° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Нейтральное |
| Диаметр хвостовика | 63 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина C (ромбическая 80°) — 88 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Применение | Крепление пластины | Присоединение | Задний угол | Форма пластины | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PSC63-DCLNL45065-12 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 12.7 | |
| PSC63-DCLNL45065-16 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 15.88 | |
| PSC63-DCLNL45065-19 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 19.05 | |
| PSC63-DCLNR45065-12 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 12.7 | |
| PSC63-DCLNR45065-16 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 15.88 | |
| PSC63-DCLNR45065-19 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 19.05 | |
| PSC63-DCMNN00115-12 | 50° | Есть | Нейтральное | точение фаски, внутреннее торцевание, профилирование и др. | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 12.7 | Текущая |
| PSC63-DCRNL35065-12 | 75° | Есть | Левое | Точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 12.7 | |
| PSC63-DCRNL35065-16 | 75° | Есть | Левое | Точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 15.88 | |
| PSC63-DCRNL35065-19 | 75° | Есть | Левое | Точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 19.05 | |
| PSC63-DCRNR35065-12 | 75° | Есть | Правое | Точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 12.7 | |
| PSC63-DCRNR35065-16 | 75° | Есть | Правое | Точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 15.88 |
Совместимость
Связанные позиции по данным производителя — 49 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-DCMNN00115-12.
Пластины токарные по ISO 183226
- CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
- CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,4
- CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,8
- CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,4
- CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,4
- CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4, Вид обработки Чистовая
- CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,4
- CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,4
- CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,8
- CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,8
- CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
- CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая
- CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,8
- CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
- CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
- CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
Запчасти к инструменту1
- ICSN-442Пластина опорная ромбическая 80° ICSN-442
Оправки расточные1
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Подходит к позициям
У этих позиций PSC63-DCMNN00115-12 указан производителем как подходящий.
Оправки расточные16
- S40T-CDQNL12-4CDОправка расточная керамическая Ø40 мм, 107°30', левое
- S40T-CDQNL12-4CXОправка расточная керамическая Ø40 мм, 107°30', левое
- S40T-CDQNL12-7CDОправка расточная керамическая Ø40 мм, 107°30', левое
- S40T-CDQNL12-7CXОправка расточная керамическая Ø40 мм, 107°30', левое
- S40T-CDQNR12-4CDОправка расточная керамическая Ø40 мм, 107°30', правое
- S40T-CDQNR12-4CXОправка расточная керамическая Ø40 мм, 107°30', правое
- S40T-CDQNR12-7CDОправка расточная керамическая Ø40 мм, 107°30', правое
- S40T-CDQNR12-7CXОправка расточная керамическая Ø40 мм, 107°30', правое
- S40T-CDUNL12-4CDОправка расточная керамическая Ø40 мм, 93°, левое
- S40T-CDUNL12-4CXОправка расточная керамическая Ø40 мм, 93°, левое
- S40T-CDUNL12-7CDОправка расточная керамическая Ø40 мм, 93°, левое
- S40T-CDUNL12-7CXОправка расточная керамическая Ø40 мм, 93°, левое
- S40T-CDUNR12-4CDОправка расточная керамическая Ø40 мм, 93°, правое
- S40T-CDUNR12-4CXОправка расточная керамическая Ø40 мм, 93°, правое
- S40T-CDUNR12-7CDОправка расточная керамическая Ø40 мм, 93°, правое
- S40T-CDUNR12-7CXОправка расточная керамическая Ø40 мм, 93°, правое
Адаптеры с хвостовиком по DIN 20801
- 10.210.50.03Переходник понижающий DIN 2080 / K ISO 50 KM 3, Вес 3,02 кг
Документы по позиции
Для этой позиции документы пока не привязаны.
