Canela · Державки токарные — прижим за лунку, пластина S (квадратная 90°) · арт. PSC63-DSDNN00070-19

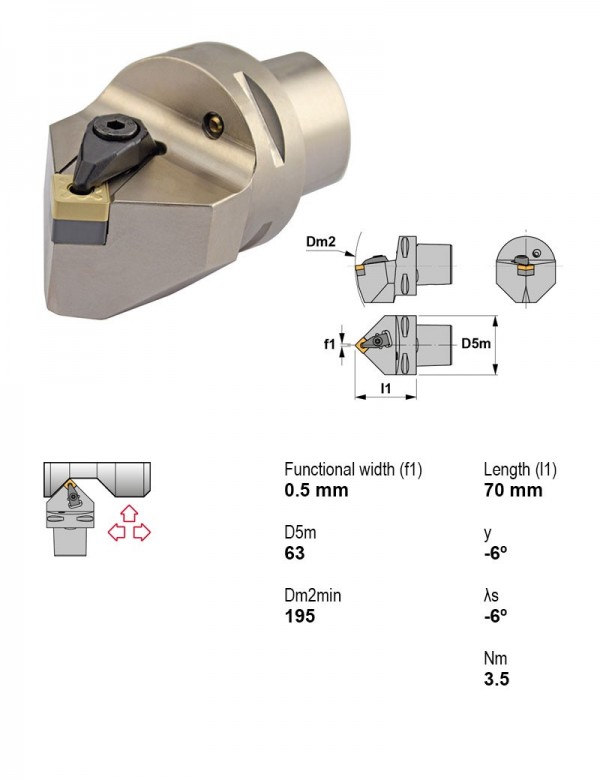

Державка токарная Ø63 мм, 45°, Крепление пластины Прижим за лунку, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Нейтральное |
| Диаметр хвостовика | 63 мм |
| Под пластину, I.C. | 19.05 мм |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC63-DSDNN00070-19 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC63-DSDNN00070-19 →
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина S (квадратная 90°) — 79 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC50-DSSNL35052-12 | точение фаски, точение | 45° | Есть | Левое | 50 | 12.7 | 35 | 52 | |
| PSC50-DSSNR35048-19 | точение фаски, точение | 45° | Есть | Правое | 50 | 19.05 | 35 | 48 | |
| PSC50-DSSNR35050-15 | точение фаски, точение | 45° | Есть | Правое | 50 | 15.88 | 35 | 50 | |
| PSC50-DSSNR35052-12 | точение фаски, точение | 45° | Есть | Правое | 50 | 12.7 | 35 | 52 | |
| PSC63-DSDNN00065-12 | профилирование, точение | 45° | Есть | Нейтральное | 63 | 12.7 | — | — | |
| PSC63-DSDNN00065-15 | профилирование, точение | 45° | Есть | Нейтральное | 63 | 15.88 | — | — | |
| PSC63-DSDNN00070-19 | профилирование, точение | 45° | Есть | Нейтральное | 63 | 19.05 | — | — | Текущая |
| PSC63-DSKNL45065-12 | Внутреннее торцевание | 75° | Есть | Левое | 63 | 12.7 | 45 | 65 | |
| PSC63-DSKNL45065-15 | Внутреннее торцевание | 75° | Есть | Левое | 63 | 15.88 | 45 | 65 | |
| PSC63-DSKNL45065-19 | Внутреннее торцевание | 75° | Есть | Левое | 63 | 19.05 | 45 | 65 | |
| PSC63-DSKNR45065-12 | Внутреннее торцевание | 75° | Есть | Правое | 63 | 12.7 | 45 | 65 | |
| PSC63-DSKNR45065-15 | Внутреннее торцевание | 75° | Есть | Правое | 63 | 15.88 | 45 | 65 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-DSDNN00070-19.
Пластины токарные по ISO 18322
- SNMG190616RC-TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
- SNMM190616TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание
Документы по позиции
Для этой позиции документы пока не привязаны.
