Canela · Державки токарные — прижим за лунку, пластина S (квадратная 90°) · арт. PSC50-DSSNR35052-12

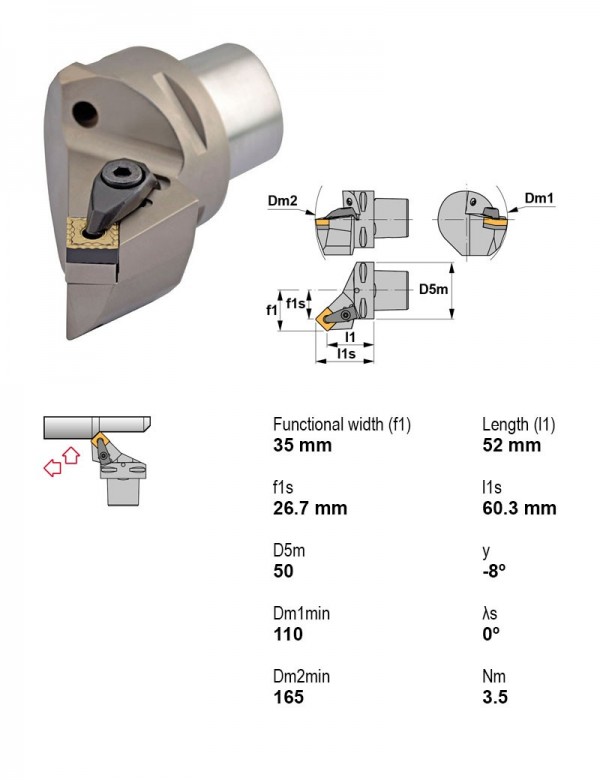

Державка токарная Ø50 мм, 45°, правое, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | точение фаски, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина S (квадратная 90°) — 79 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| PSC50-DSRNR27060-19 | Точение | 75° | PSC | Есть | Правое | 50 | 19.05 | |
| PSC50-DSSNL35048-19 | точение фаски, точение | 45° | PSC | Есть | Левое | 50 | 19.05 | |
| PSC50-DSSNL35050-15 | точение фаски, точение | 45° | PSC | Есть | Левое | 50 | 15.88 | |
| PSC50-DSSNL35052-12 | точение фаски, точение | 45° | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-DSSNR35048-19 | точение фаски, точение | 45° | PSC | Есть | Правое | 50 | 19.05 | |
| PSC50-DSSNR35050-15 | точение фаски, точение | 45° | PSC | Есть | Правое | 50 | 15.88 | |
| PSC50-DSSNR35052-12 | точение фаски, точение | 45° | PSC | Есть | Правое | 50 | 12.7 | Текущая |
| PSC63-DSDNN00065-12 | профилирование, точение | 45° | PSC | Есть | Нейтральное | 63 | 12.7 | |
| PSC63-DSDNN00065-15 | профилирование, точение | 45° | PSC | Есть | Нейтральное | 63 | 15.88 | |
| PSC63-DSDNN00070-19 | профилирование, точение | 45° | PSC | Есть | Нейтральное | 63 | 19.05 | |
| PSC63-DSKNL45065-12 | Внутреннее торцевание | 75° | PSC | Есть | Левое | 63 | 12.7 | |
| PSC63-DSKNL45065-15 | Внутреннее торцевание | 75° | PSC | Есть | Левое | 63 | 15.88 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-DSSNR35052-12.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Запчасти к инструменту1
- ISSN-442Пластина опорная квадратная ISSN-442
Оправки расточные1
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
