Canela · Державки токарные — внутреннее торцевание · арт. PSC63-DSKNL45065-15

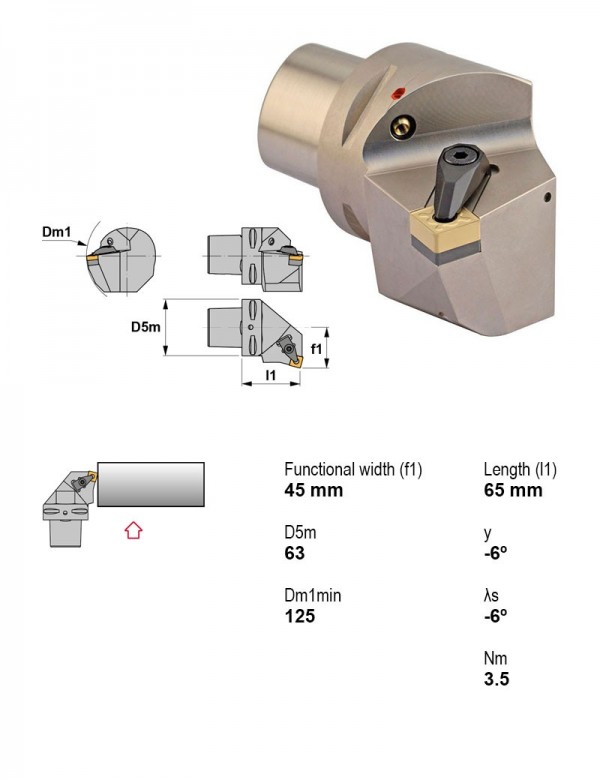

Державка токарная Ø63 мм, 75°, левое
| Применение | Внутреннее торцевание |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 63 |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание — 76 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-DCKNR45065-12 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | 63 | |
| PSC63-DCKNR45065-16 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | 63 | |
| PSC63-DCKNR45065-19 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | 63 | |
| PSC63-DDUNL45065-15 | 93° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | D — ромбическая 55° | 63 | |
| PSC63-DDUNR45065-15 | 93° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | D — ромбическая 55° | 63 | |
| PSC63-DSKNL45065-12 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | 63 | |
| PSC63-DSKNL45065-15 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | 63 | Текущая |
| PSC63-DSKNL45065-19 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | 63 | |
| PSC63-DSKNR45065-12 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | 63 | |
| PSC63-DSKNR45065-15 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | 63 | |
| PSC63-DSKNR45065-19 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | 63 | |
| PSC63-DTFNL45065-16 | 90° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | T — треугольная 60° | 63 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-DSKNL45065-15.
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Пластины токарные по ISO 18321
- SNMG150612RC-TN30Пластина токарная, квадратная 90°, IC 15,88 мм, сплав TN30
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
