Canela · Державки токарные — профилирование, точение · арт. PSC63-MTJNL45065-22

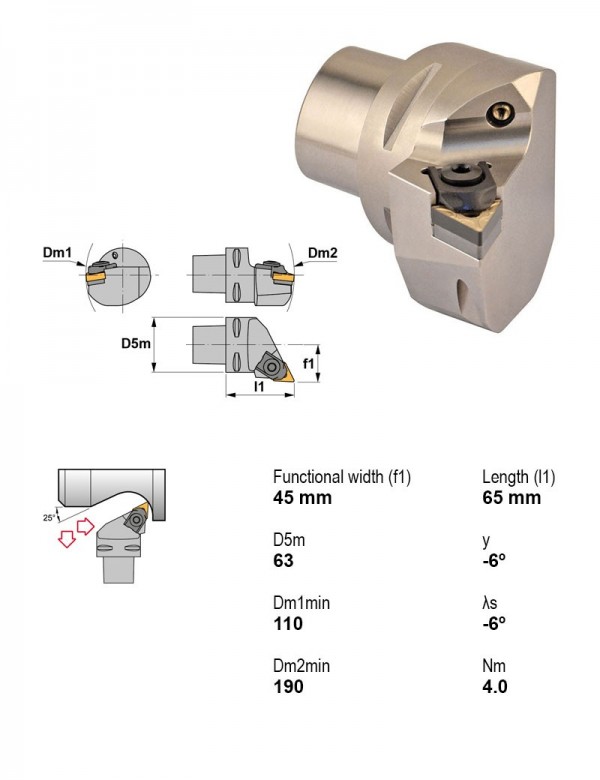

Державка токарная Ø63 мм, 93°, левое
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 63 |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-DSDNN00065-12 | 45° | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | S — квадратная 90° | — | |
| PSC63-DSDNN00065-15 | 45° | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | S — квадратная 90° | — | |
| PSC63-DSDNN00070-19 | 45° | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | S — квадратная 90° | — | |
| PSC63-DVJNL45065-16 | 93° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | V — ромбическая 35° | — | |
| PSC63-DVJNR45065-16 | 93° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | V — ромбическая 35° | — | |
| PSC63-MTJNL45065-16 | 93° | Клиновой или двойной зажим | PSC | Есть | Левое | Отрицательный | T — треугольная 60° | — | |
| PSC63-MTJNL45065-22 | 93° | Клиновой или двойной зажим | PSC | Есть | Левое | Отрицательный | T — треугольная 60° | — | Текущая |
| PSC63-MTJNR45065-16 | 93° | Клиновой или двойной зажим | PSC | Есть | Правое | Отрицательный | T — треугольная 60° | — | |
| PSC63-MTJNR45065-22 | 93° | Клиновой или двойной зажим | PSC | Есть | Правое | Отрицательный | T — треугольная 60° | — | |
| PSC63-MVJNL45065-16 | 93° | Клиновой или двойной зажим | PSC | Есть | Левое | Отрицательный | V — ромбическая 35° | — | |
| PSC63-MVJNR45065-16 | 93° | Клиновой или двойной зажим | PSC | Есть | Правое | Отрицательный | V — ромбическая 35° | — | |
| PSC63-PDJNL45065-15 | 93° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | D — ромбическая 55° | — |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-MTJNL45065-22.
Пластины токарные по ISO 18323
- TNMA220412TK15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TK15
- TNMG220408MC-TN15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN15
- TNMG220408MC-TN30Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN30
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50
Свёрла корпусные со сменными пластинами1
- 452462024Сверло сборное Ø24 мм, хвостовик Ø25 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
