Canela · Державки токарные — рычажный зажим, пластина S (квадратная 90°) · арт. PSC63-PSSNL45054-15

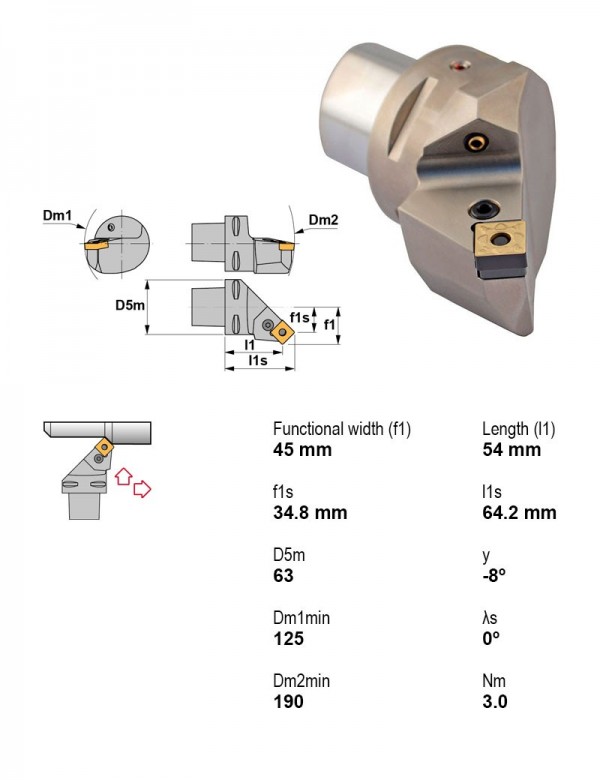

Державка токарная Ø63 мм, 45°, левое, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 63 мм |
| Под пластину, I.C. | 15.88 мм |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина S (квадратная 90°) — 148 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC63-PSRNL35065-15 | Точение | 75° | PSC | Есть | Левое | 15.88 | — | |
| PSC63-PSRNL35065-19 | Точение | 75° | PSC | Есть | Левое | 19.05 | — | |
| PSC63-PSRNR35065-12 | Точение | 75° | PSC | Есть | Правое | 12.7 | — | |
| PSC63-PSRNR35065-15 | Точение | 75° | PSC | Есть | Правое | 15.88 | — | |
| PSC63-PSRNR35065-19 | Точение | 75° | PSC | Есть | Правое | 19.05 | — | |
| PSC63-PSSNL45052-19 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Левое | 19.05 | — | |
| PSC63-PSSNL45054-15 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Левое | 15.88 | — | Текущая |
| PSC63-PSSNL45056-12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Левое | 12.7 | — | |
| PSC63-PSSNR45052-19 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Правое | 19.05 | — | |
| PSC63-PSSNR45054-15 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Правое | 15.88 | — | |
| PSC63-PSSNR45056-12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Правое | 12.7 | — | |
| PSC80-PSDNN00080-25 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | PSC | Есть | Нейтральное | 25.4 | — |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-PSSNL45054-15.
Оправки расточные2
- PSC40-SVQCL27080-16Оправка расточная Ø40 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 9,52 мм
- PSC50-PCLNL35150-16Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Винты для пластин1
- 4115Штифт стопорный 4115
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Пластины расточные для малых отверстий1
- LS16.1897.02TL20Пластина расточная S16.1897.02, R 0,2 мм, отверстие от Ø15,5 мм, левая, сплав TL20
Пластины токарные по ISO 18321
- SNMG150612RC-TN30Пластина токарная, квадратная 90°, IC 15,88 мм, сплав TN30
Документы по позиции
Для этой позиции документы пока не привязаны.
