Canela · Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. · арт. PSC80-PSDNN00080-25

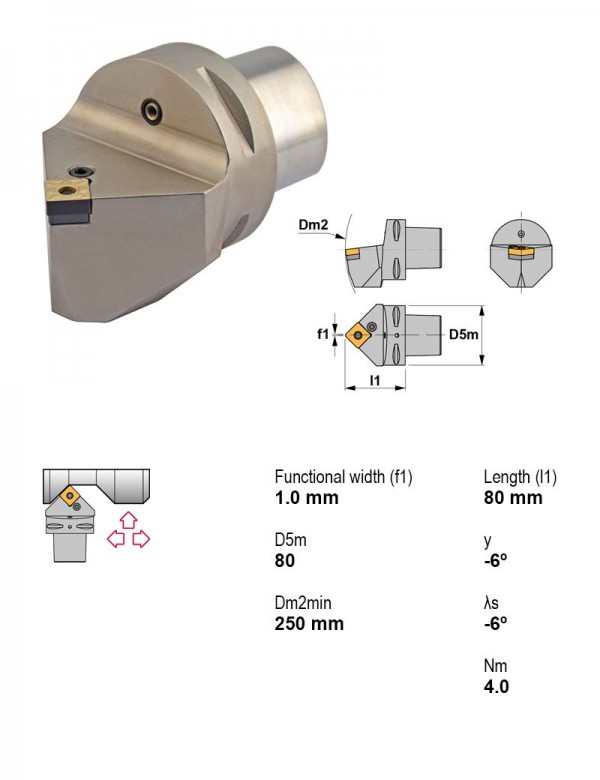

Державка токарная Ø80 мм, 45°
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Нейтральное |
| Диаметр хвостовика | 80 |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-PSSNL45054-15 | 45° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSSNL45056-12 | 45° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSSNR45052-19 | 45° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSSNR45054-15 | 45° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSSNR45056-12 | 45° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC80-DCMNN00150-16 | 50° | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | C — ромбическая 80° | — | |
| PSC80-PSDNN00080-25 | 45° | Рычажный зажим | PSC | Есть | Нейтральное | Отрицательный | S — квадратная 90° | — | Текущая |
| PSC80-PSSNL55070-25 | 45° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC80-PSSNR55070-25 | 45° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSDNN1010E09 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 10X10 | |
| PSDNN1212F09 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 12X12 | |
| PSDNN1616H09 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 16X16 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC80-PSDNN00080-25.
Державки токарные по ISO 56081
- PSC80-PCLNL55080-25Державка токарная Ø80 мм, 95°, левое
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50
Пластины канавочные и отрезные1
- NG4125LTN15Пластина отрезная, IC 9,52 мм, сплав TN15
Пластины токарные по ISO 18321
- SNMM250724TN30Пластина токарная, квадратная 90°, IC 25,4 мм, сплав TN30
Документы по позиции
Для этой позиции технический лист пока не привязан.
