Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. PSC63-SVQBR27145-16

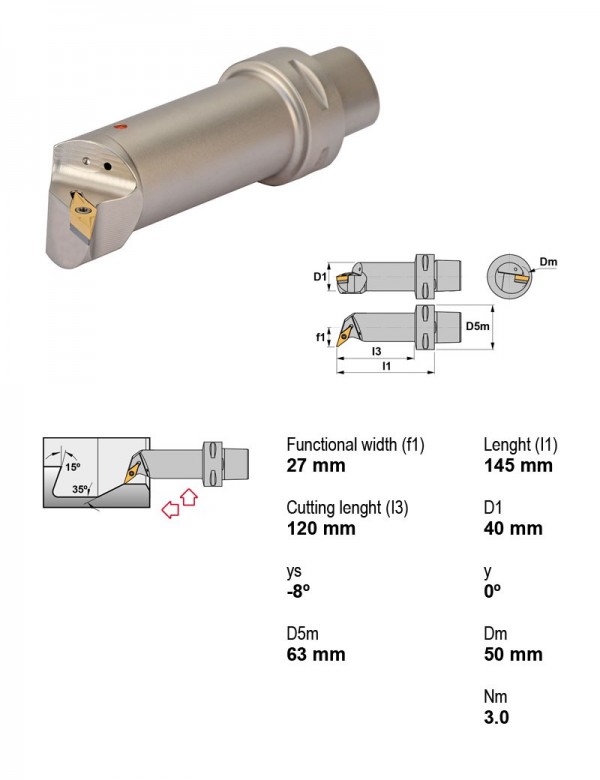

Оправка расточная Ø63 мм, 107°30', правое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 107°30' |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 63 |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-PDUNR27140-15 | 93° | Рычажный зажим | PSC | Есть | Правое | 63 | Отрицательный | D — ромбическая 55° | |
| PSC63-PDUNR35175-15 | 93° | Рычажный зажим | PSC | Есть | Правое | 63 | Отрицательный | D — ромбическая 55° | |
| PSC63-SVQBL22120-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 63 | Положительный | V — ромбическая 35° | |
| PSC63-SVQBL27145-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 63 | Положительный | V — ромбическая 35° | |
| PSC63-SVQBL35175-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 63 | Положительный | V — ромбическая 35° | |
| PSC63-SVQBR22120-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 63 | Положительный | V — ромбическая 35° | |
| PSC63-SVQBR27145-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 63 | Положительный | V — ромбическая 35° | Текущая |
| PSC63-SVQBR35175-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 63 | Положительный | V — ромбическая 35° | |
| PSC63-SVQCL22120-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 63 | Положительный | V — ромбическая 35° | |
| PSC63-SVQCL27145-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 63 | Положительный | V — ромбическая 35° | |
| PSC63-SVQCL35175-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 63 | Положительный | V — ромбическая 35° | |
| PSC63-SVQCR22120-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 63 | Положительный | V — ромбическая 35° |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-SVQBR27145-16.
Пластины токарные по ISO 18322
- VBMT160404TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15
- VBMT160408TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
