Canela · Державки токарные — внутреннее торцевание, точение · арт. PTDNL2525M22

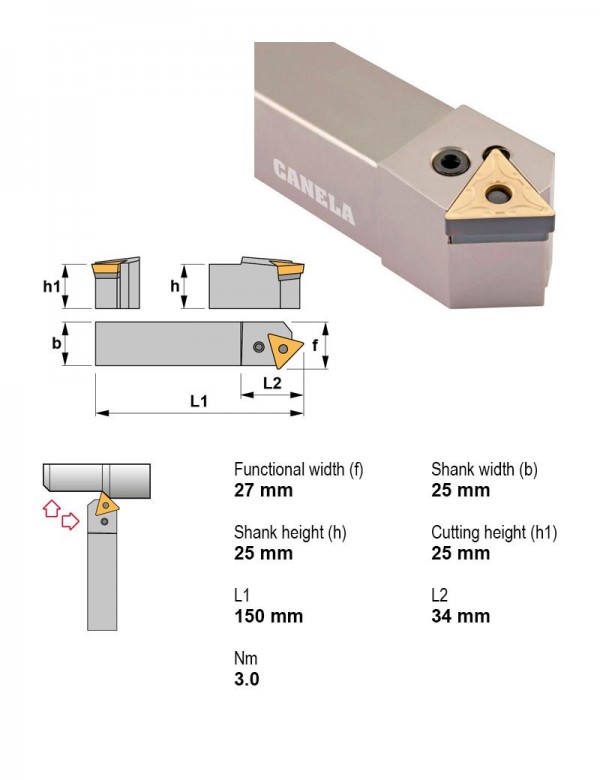

Державка токарная, 25X25, 45°, левое
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, точение — 310 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSKNR3225P12 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 32X25 | |
| PSKNR3232P15 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 32X32 | |
| PSKNR3232P19 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 32X32 | |
| PSKNR4040S19 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 40X40 | |
| PSKNR4040S25 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 40X40 | |
| PSKNR5050T25 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 50X50 | |
| PTDNL2525M22 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | T — треугольная 60° | 25X25 | Текущая |
| PTDNL3225P22 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | T — треугольная 60° | 32X25 | |
| PTDNR2525M22 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | T — треугольная 60° | 25X25 | |
| PTDNR3225P22 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | T — треугольная 60° | 32X25 | |
| PTFNL1616H16 | 90° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | T — треугольная 60° | 16X16 | |
| PTFNL2020K16 | 90° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | T — треугольная 60° | 20X20 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PTDNL2525M22.
Пластины токарные по ISO 18323
- TNMA220412TK15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TK15
- TNMG220408MC-TN15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN15
- TNMG220408MC-TN30Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN30
Оправки расточные2
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Пластины канавочные и отрезные1
- LS16.0815.01TL20Пластина отрезная, прямоугольная 90°, IC 11,0 мм, сплав TL20
Документы по позиции
Для этой позиции технический лист пока не привязан.
