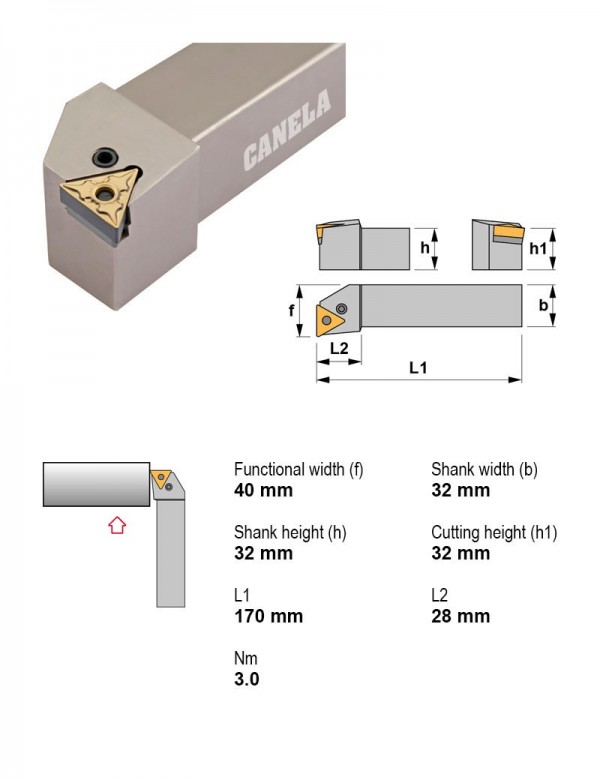

Canela · Державки токарные — рычажный зажим, пластина T (треугольная 60°) · арт. PTFNR3232P22
Державка токарная, 32X32, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Сечение державки | 32X32 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина T (треугольная 60°) — 54 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Направление резания | Сечение державки | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|
| PTFNR1616H16 | 90° | Правое | 16X16 | 9.52 | |
| PTFNR2020K16 | 90° | Правое | 20X20 | 9.52 | |
| PTFNR2525M16 | 90° | Правое | 25X25 | 9.52 | |
| PTFNR2525M22 | 90° | Правое | 25X25 | 12.7 | |
| PTFNR3225P16 | 90° | Правое | 32X25 | 9.52 | |
| PTFNR3225P22 | 90° | Правое | 32X25 | 12.7 | |
| PTFNR3232P22 | 90° | Правое | 32X32 | 12.7 | Текущая |
| PTFNR3232P27 | 90° | Правое | 32X32 | — | |
| PTFNR4040S27 | 90° | Правое | 40X40 | — | |
| PTGNL1616H16 | 90° | Левое | 16X16 | 9.52 | |
| PTGNL2020K16 | 90° | Левое | 20X20 | 9.52 | |
| PTGNL2525M16 | 90° | Левое | 25X25 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PTFNR3232P22.
Пластины токарные по ISO 18323
- TNMA220412TK15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- TNMG220408MC-TN15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8
- TNMG220408MC-TN30Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
Оправки расточные2
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Пластины резьбовые токарные1
- LS16.0815.01TL20Пластина резьбовая S16.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø16 мм, левая, сплав TL20
Документы по позиции
Для этой позиции документы пока не привязаны.
