Canela · Пластины токарные — точение · арт. RNMG090300TN20

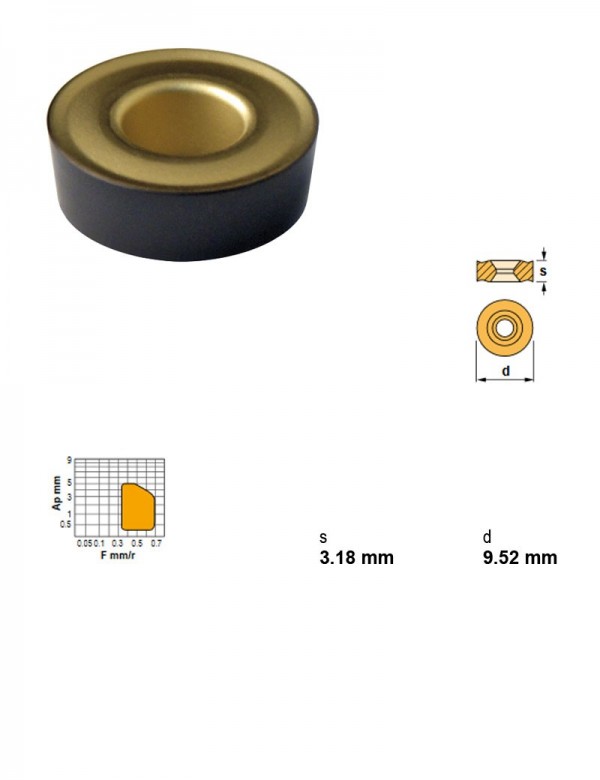

Пластина токарная, круглая, IC 9,52 мм, сплав TN20
| Применение | Точение |
|---|---|
| Марка сплава | TN20 |
| Вписанная окружность (IC) | 9,52 |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | R — круглая |
| Толщина пластины | 3,18 |
Другие типоразмеры серии
Пластины токарные — точение — 367 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | Группа материалов | Форма пластины | Толщина пластины | Вписанная окружность (IC) | Задний угол | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|
| RNGN120400CC7 | CC7 | Сталь | R — круглая | 4,76 | 12,7 | Отрицательный | — | |
| RNGN120400CW1 | CW1 | Жаропрочные сплавы и титан | R — круглая | 4,76 | 12,7 | Отрицательный | — | |
| RNGN120400CX9 | CX9 | Чугун | R — круглая | 4,76 | 12,7 | Отрицательный | — | |
| RNGN120700CC7 | CC7 | Сталь | R — круглая | 7,94 | 12,7 | Отрицательный | — | |
| RNGN120700CW1 | CW1 | Жаропрочные сплавы и титан | R — круглая | 7,94 | 12,7 | Отрицательный | — | |
| RNGN120700CX9 | CX9 | Чугун | R — круглая | 7,94 | 12,7 | Отрицательный | — | |
| RNMG090300TN20 | TN20 | Сталь | R — круглая | 3,18 | 9,52 | Отрицательный | — | Текущая |
| RNMG120400TN20 | TN20 | Сталь | R — круглая | 4,76 | 12,7 | Отрицательный | — | |
| RNMG250900TN30 | TN30 | Сталь | R — круглая | 9,52 | 25,4 | Отрицательный | — | |
| RPGN060200CX9 | CX9 | Чугун | R — круглая | 2,38 | 6,35 | Положительный | — | |
| RPGN090300CX9 | CX9 | Чугун | R — круглая | 3,18 | 9,52 | Положительный | — | |
| RPGN120400CX9 | CX9 | Чугун | R — круглая | 4,76 | 12,7 | Положительный | — |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций RNMG090300TN20 указан производителем как подходящий.
Державки токарные по ISO 56082
- PRSNL2020K09Державка токарная, 20X20, 45°, левое
- PRSNR2020K09Державка токарная, 20X20, 45°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
